Falownik wyłącza się przy wysokim napięciu? 7 kroków diagnozy instalacji PV

Falownik wyłącza się przy wysokim napięciu najczęściej wtedy, gdy urządzenie wykrywa parametr sieci poza dopuszczalnym zakresem i odłącza produkcję, aby chronić instalację oraz sieć. Nie jest to sygnał, że warto samodzielnie podnosić progi zabezpieczeń. Najpierw trzeba ustalić, czy problem leży w napięciu sieci, przewodach po stronie AC, nierównym obciążeniu faz czy konfiguracji wykonanej przez osobę z uprawnieniami.

Typowy scenariusz wygląda podobnie: rano wykres produkcji rośnie prawidłowo, w południe pojawia się kilka krótkich przerw, a aplikacja pokazuje komunikat o zbyt wysokim napięciu albo utracie połączenia z siecią. Po kilkunastu minutach urządzenie wraca do pracy, po czym sytuacja się powtarza. Właściciel widzi dobry dzień słoneczny, a mimo to uzysk z instalacji jest niższy, niż sugerowałaby pogoda.

Ten poradnik prowadzi przez bezpieczną kolejność diagnozy. Rozdziela to, co można sprawdzić na ekranie aplikacji i w dokumentach, od pomiarów wymagających elektryka. Dzięki temu zgłoszenie do instalatora lub operatora sieci będzie konkretne: z godzinami, alarmami, odczytami z trzech faz i informacją, gdzie wykonano pomiar.

W artykule:

1. dlaczego napięcie rośnie właśnie podczas dobrej produkcji,
2. siedem kroków od logu zdarzeń do zgłoszenia,
3. różnica między problemem w domu a problemem po stronie sieci,
4. kiedy magazyn energii pomaga, a kiedy nie zastępuje naprawy.

Dlaczego instalacja przestaje oddawać energię w środku dnia?

Falownik synchronizuje się z siecią i stale kontroluje jej parametry. Gdy napięcie na jego zaciskach przekroczy dopuszczalny poziom zapisany dla danego kraju i konfiguracji sieci, odłącza się od niej. To działanie ochronne, a nie awaria, którą należy „obejść”. Po określonym czasie urządzenie sprawdza warunki ponownie i dopiero wtedy wraca do produkcji.

W południe wiele instalacji w tej samej okolicy jednocześnie eksportuje energię. Jeżeli lokalna linia jest obciążona lub ma dużą impedancję, napięcie może podnieść się bardziej niż rano czy wieczorem. Do wartości widzianej przez falownik dokłada się także spadek napięcia na jego własnym przewodzie AC. Paradoksalnie, im większy chwilowy eksport, tym bardziej widoczny potrafi być ten drugi element.

Gdy falownik wyłącza się przy wysokim napięciu tylko w słoneczne godziny, warto zestawić momenty odłączeń z mocą AC i napięciem każdej fazy. Sam dzienny uzysk nie daje odpowiedzi. Kluczowe są powtarzalność, konkretna faza oraz różnica między napięciem przy liczniku a wartością odczytaną przy falowniku.

Ważne: nie zmieniaj samodzielnie kraju, kodu sieciowego ani progów zabezpieczeń w menu urządzenia. Takie ustawienia wpływają na bezpieczeństwo i zgodność instalacji. Pomiary w rozdzielnicy oraz modyfikacje po stronie AC zleć elektrykowi z odpowiednimi kwalifikacjami.

Najpierw odróżnij alarm od przypuszczenia

Opis „panele się wyłączają” bywa mylący. Moduły nie wyłączają się jak odbiornik; przestaje pracować falownik, a przyczyną może być nie tylko napięcie. Podobny spadek wykresu wywoła błąd izolacji, przegrzanie urządzenia, awaria komunikacji, zadziałanie zabezpieczenia lub chwilowy zanik sieci. Dlatego pierwszy krok to nie zakup dodatkowego sprzętu, lecz odczyt dokładnej nazwy błędu.

W aplikacji lub portalu serwisowym zapisz kod komunikatu, datę, godzinę rozpoczęcia i zakończenia oraz moc tuż przed zdarzeniem. Zrób zrzut ekranu wykresu dnia. Jeśli falownik pokazuje napięcia L1, L2 i L3, zapisz wszystkie trzy, nie tylko najwyższą wartość. Jedna odstająca faza jest wskazówką diagnostyczną, której nie da się odtworzyć z samej miesięcznej faktury.

Nie traktuj pojedynczego alarmu jako dowodu. O wiele bardziej użyteczna jest seria pięciu–dziesięciu zdarzeń z kilku pogodnych dni. Instalator może wtedy sprawdzić, czy odłączenia zaczynają się przy zbliżonej mocy, o zbliżonej porze i na tej samej fazie. Taki zestaw danych skraca drogę od hipotezy do właściwego pomiaru.

7 kroków bezpiecznej diagnozy

1. Zapisz kod błędu i jego godziny

Jeżeli falownik wyłącza się przy wysokim napięciu, komunikat producenta jest pierwszym filtrem. Wpisz kod dokładnie, bez tłumaczenia go na pamięć. W niektórych systemach „grid overvoltage”, „voltage high” i „grid fault” prowadzą do innych procedur. Wydrukuj albo zapisz eksport dziennika, jeśli platforma go udostępnia. Dla serwisu liczy się też wersja oprogramowania urządzenia.

2. Porównaj kilka pogodnych dni

Wybierz trzy dni o podobnym nasłonecznieniu i sprawdź, czy przerwy zaczynają się między 10:00 a 15:00. Zwróć uwagę, czy występują w weekendy, gdy część sąsiadów ma inny profil poboru. Jeśli problem jest wyłącznie w najwyższym punkcie produkcji, nie oznacza to jeszcze winy sieci, ale pomaga odróżnić go od błędów losowych oraz przegrzewania.

3. Odczytaj napięcia poszczególnych faz

Trójfazowa instalacja nie powinna być oceniana jedną liczbą. Porównaj L1, L2 i L3 przed odłączeniem, w trakcie alarmu oraz po powrocie do pracy. Duża różnica między fazami może wskazywać na lokalną nierównowagę albo na warunki w sieci. Zapisz również częstotliwość, jeśli urządzenie ją pokazuje, ponieważ nie każdy alarm sieciowy wynika wyłącznie z napięcia.

4. Sprawdź, czy zjawisko zależy od eksportu

W praktyce warto zanotować, co w tym samym czasie pracowało w domu. Pompa ciepła, klimatyzacja, ładowanie samochodu czy grzałka CWU zwiększają autokonsumpcję i zmniejszają ilość energii oddawanej do sieci. Nie uruchamiaj urządzeń tylko po to, aby maskować problem, ale obserwacja różnicy między dniem z dużym eksportem a dniem z większym zużyciem na miejscu jest cenna.

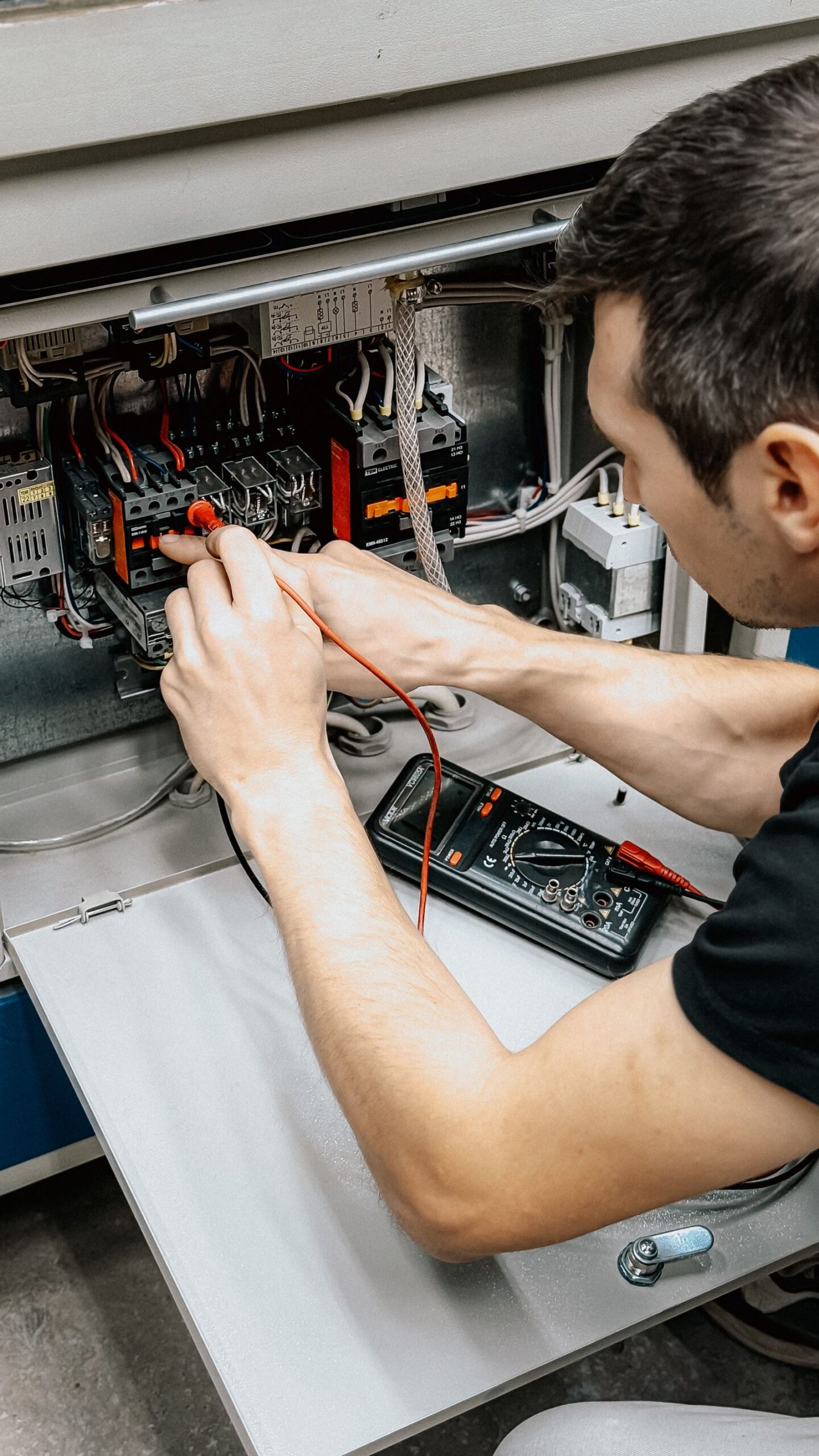

5. Zleć pomiar w dwóch punktach

Elektryk powinien porównać parametry na zaciskach falownika z pomiarem w punkcie przyłączenia lub przy liczniku, zgodnie z warunkami technicznymi obiektu. Jeśli między tymi punktami różnica rośnie wraz z mocą, trzeba przeanalizować trasę i przekrój przewodu AC, połączenia oraz aparaturę. To zadanie pomiarowe, nie ustawienie w aplikacji.

6. Oceń przewód AC i rozdzielnicę

Długi przewód, za mały przekrój, nieprawidłowe zaciski lub rozbudowa wykonana bez ponownego obliczenia mogą zwiększać spadki napięć. Tu obowiązuje prosta zasada: nie należy zgadywać na podstawie grubości izolacji widocznej z zewnątrz. Potrzebne są dane o długości, materiale, przekroju, sposobie prowadzenia, zabezpieczeniach i mocy oddawanej przez instalację.

7. Przygotuj kompletne zgłoszenie

Jeśli pomiary i dziennik wskazują na problem poza instalacją domową, zgłoszenie do operatora powinno zawierać okres obserwacji, alarmy, godziny, napięcia faz oraz informację, kto i gdzie wykonał pomiar. Urząd Regulacji Energetyki opisuje, dlaczego instalacje PV mogą odłączać się podczas wysokiej produkcji, w materiale o wyłączaniu mikroinstalacji w słoneczne dni. Dołączanie danych zamiast ogólnego opisu zwiększa szansę na sprawne sprawdzenie sprawy.

Pomiar przy falowniku i przy liczniku: co pokazuje różnica?

Pomiar w jednym miejscu może sugerować problem, ale porównanie dwóch punktów pozwala zrozumieć jego kierunek. Jeżeli napięcie przy liczniku jest wysokie, a przy falowniku jeszcze wyższe, część różnicy może wynikać z odcinka instalacji wewnętrznej. Jeśli oba odczyty są podobnie wysokie, większą wagę ma analiza warunków po stronie sieci. Ostateczną ocenę powinien przygotować fachowiec, nie użytkownik z miernikiem.

Warto pamiętać, że napięcie nie jest stałe w ciągu dnia. Krótki odczyt wykonany wieczorem nie odpowiada warunkom w południe, gdy instalacja oddaje najwięcej energii. Z tego powodu przydatny bywa rejestrator albo dane z falownika zapisane w krótkich odstępach. Im lepiej czas pomiaru pokrywa się z momentem alarmu, tym mniej wniosków opiera się na domysłach.

Gdy falownik wyłącza się przy wysokim napięciu, nie zamieniaj wniosków w diagnozę. Informacja „napięcie rośnie przy produkcji” może uzasadniać dalszą kontrolę, ale nie rozstrzyga samodzielnie o wymianie kabla, falownika czy interwencji OSD. Rzetelne rozdzielenie tych możliwości chroni przed niepotrzebnym kosztem i przed zmianami, które nie usuną przyczyny.

Przewody AC, zaciski i dobór urządzeń

Po stronie domowej trzeba spojrzeć na instalację jako całość. Liczą się nie tylko moduły na dachu, lecz także moc falownika, długość trasy do rozdzielnicy, przekrój przewodów, sposób ich ułożenia oraz jakość połączeń. W nowej instalacji te elementy są częścią projektu. W starszej szczególnej uwagi wymaga późniejsza rozbudowa, dołożenie drugiego urządzenia albo przeniesienie punktu montażu.

Jeżeli planujesz wymianę lub rozbudowę urządzenia, specyfikację należy odnieść do całego układu, a nie wyłącznie do mocy modułów. W kategorii falowniki do fotowoltaiki można porównać rozwiązania pod kątem parametrów i sposobu współpracy z instalacją, ale końcowy dobór oraz podłączenie powinny wynikać z projektu i pomiarów w konkretnym obiekcie.

Znaczenie ma również podział odbiorników na fazy. W domu z instalacją trójfazową duże urządzenia nie zawsze pobierają energię z tej samej fazy, na której w danej chwili jest największa produkcja. Dane z licznika, falownika i rozdzielnicy trzeba czytać razem. Dopiero wtedy wiadomo, czy użytkowanie domu pomaga obniżać eksport, czy problem ma charakter niezależny od lokalnego profilu zużycia.

Co magazyn energii może zmienić, a czego nie naprawi

Magazyn energii może przejąć część nadwyżki, która w przeciwnym razie trafiłaby do sieci. To może zmniejszyć eksport w konkretnych godzinach, podnieść autokonsumpcję i ograniczyć liczbę sytuacji, w których instalacja pracuje na wysokiej mocy oddawanej. Nie jest jednak automatyczną odpowiedzią na każdy przypadek wysokiego napięcia ani zastępstwem dla kontroli instalacji AC.

Przed takim zakupem trzeba sprawdzić profil zużycia, chwilową moc ładowania, kompatybilność z falownikiem, miejsce w rozdzielnicy oraz cel inwestycji. System dobierany wyłącznie do bilansu kWh może nie obsłużyć oczekiwanej mocy w kluczowej chwili. Pomocne jest porównanie dostępnych magazynów energii z parametrami istniejącego systemu, a nie zakładanie, że każda bateria obniży napięcie w każdych warunkach.

Jeśli falownik wyłącza się przy wysokim napięciu, magazyn rozważ dopiero po ustaleniu, gdzie powstaje problem. Gdy przyczyną są połączenia, zbyt mały przekrój przewodu albo parametr wymagający interwencji po stronie sieci, bateria nie usuwa źródła usterki. Może zmienić profil eksportu, ale nie powinna być kupowana jako sposób na ukrycie niezweryfikowanej diagnozy.

Jak przygotować rozmowę z instalatorem lub OSD?

Najbardziej użyteczne zgłoszenie mieści się na jednej stronie plus załączniki. W pierwszym zdaniu opisz objaw i okres występowania. Następnie podaj model falownika, moc instalacji, rodzaj przyłącza oraz kody alarmów. W tabeli umieść datę, godzinę, moc i napięcia trzech faz. Na końcu dodaj informację o tym, czy pomiar zrobił elektryk oraz w których punktach instalacji.

Unikaj kategorycznych żądań typu „proszę podnieść limit” albo „wymienić falownik”. Celem jest weryfikacja danych i ustalenie odpowiedzialnego zakresu prac. Dobrze przygotowane zgłoszenie może zakończyć się kontrolą połączeń, zaleceniem korekty instalacji wewnętrznej, pomiarem jakości energii albo działaniami operatora. Każda z tych dróg wymaga innych danych wejściowych.

Najpierw dane z alarmu i pomiarów → potem przyczyna → dopiero na końcu decyzja o rozwiązaniu

Jeśli planujesz równolegle wymianę modułów lub rozbudowę generatora PV, potraktuj to jako osobny etap projektu. Parametry po stronie DC, zacienienie i układ stringów wpływają na produkcję, ale alarm napięciowy dotyczy pracy z siecią po stronie AC. Katalog paneli fotowoltaicznych może pomóc zaplanować część generacyjną, lecz nie zastąpi analizy napięć i instalacji przyłączeniowej.

Najczęstsze błędy, które przedłużają problem

• Zmiana ustawień bez dokumentacji. Modyfikowanie kodu sieciowego może naruszyć wymagania techniczne i utrudnić serwis.
• Patrzenie tylko na uzysk miesięczny. Miesięczny wykres ukrywa krótkie, powtarzalne odłączenia w południe.
• Pomiar o niewłaściwej porze. Odczyt poza momentem alarmu nie opisuje warunków, w których falownik się odłącza.
• Brak rozróżnienia faz. Średnia z trzech faz może zamaskować jedną problematyczną wartość.
• Zakup baterii przed diagnozą. Magazyn może być dobrym elementem systemu, lecz nie jest zamiennikiem pomiaru i naprawy.

Właśnie dlatego zdanie „falownik wyłącza się przy wysokim napięciu” powinno rozpoczynać proces diagnostyczny, nie kończyć go gotową odpowiedzią. W wielu przypadkach rozwiązanie okazuje się prostsze niż zakładano, ale tylko wtedy, gdy pomiar, dokumentacja i zakres odpowiedzialności są ustalone we właściwej kolejności.

Dane z tygodnia powiedzą więcej niż jeden alarm

Do obserwacji warto przygotować prosty arkusz z siedmioma kolumnami: data, godzina alarmu, moc chwilowa, napięcie L1, L2, L3 oraz informacja o odbiornikach pracujących w domu. Nie chodzi o tworzenie raportu technicznego na własną rękę. Taki zapis ma uchwycić powtarzalny wzorzec, którego nie widać na ogólnym wykresie miesięcznym. Wystarczy wypełniać go przez tydzień z dobrą pogodą.

Przy każdym zdarzeniu dopisz, czy działała pompa ciepła, ładowarka samochodu, klimatyzacja lub grzałka ciepłej wody. To nie jest test przyczynowy, lecz opis warunków. Jeżeli w dni z większym zużyciem na miejscu problem nie występuje, fachowiec dostaje wskazówkę, że istotna może być wielkość eksportu. Jeżeli alarm pojawia się niezależnie od mocy i pory dnia, lista możliwych przyczyn jest szersza.

Gdy falownik wyłącza się przy wysokim napięciu, szczególnie wartościowe są dane z krótkich odstępów bezpośrednio przed zdarzeniem. Zrzut ekranu wykonany pół godziny później może już pokazywać normalne warunki. Niektóre platformy pozwalają pobrać historię napięcia i mocy w pliku. Zachowaj oryginalny eksport, a do zgłoszenia dołącz czytelny fragment z oznaczoną godziną alarmu.

Sprawdź też, czy komunikat występuje po aktualizacji aplikacji lub falownika, po rozbudowie instalacji albo po zmianie przyłącza. Zbieżność w czasie nie jest dowodem przyczyny, ale pomaga instalatorowi zadać właściwe pytania. Dopisz datę zmian w rozdzielnicy, dołożenia magazynu, wymiany licznika lub uruchomienia nowego dużego odbiornika. Pomijanie takich informacji często powoduje, że diagnostyka zaczyna się od zera.

W danych nie należy szukać jednej magicznej granicy, którą użytkownik ma wpisać do urządzenia. Progi i wymagania sieciowe wynikają z konfiguracji oraz przepisów, a ich zmiana bez uprawnień jest ryzykowna. Celem obserwacji jest sprawdzenie relacji: czy napięcie rośnie razem z eksportem, czy dotyczy jednej fazy oraz czy wartość przy falowniku różni się od punktu przyłączenia.

Przydatne są również zdjęcia tabliczek znamionowych i schematu jednokreskowego, o ile istnieje w dokumentacji. Nie publikuj ich w otwartych miejscach, ponieważ mogą zawierać dane urządzeń i adres instalacji. Przekaż je instalatorowi wraz z informacją o długości trasy AC oraz orientacyjnej dacie uruchomienia. To pozwala sprawdzić, czy późniejsze zmiany w obiekcie mogły wpłynąć na warunki pracy.

Jeżeli falownik wyłącza się przy wysokim napięciu przez kilka kolejnych słonecznych dni, nie odkładaj zgłoszenia na sezon zimowy. Jesienią objaw może po prostu zniknąć razem z wysoką produkcją, a nie zostać rozwiązany. Dane z okresu, w którym problem jest najlepiej widoczny, są najcenniejsze dla wykonawcy i operatora. Zapisuj je bez ingerencji w ustawienia urządzenia.

Właściwy rezultat tygodniowej obserwacji to jasny następny krok: kontrola po stronie wewnętrznej, poszerzony pomiar lub zgłoszenie do OSD. Nawet jeśli pomiary nie wskażą jednej przyczyny, eliminują przypadkowe działania. Dzięki temu nie wymieniasz sprawnych elementów i nie dobierasz komponentów na podstawie obietnicy, że sam zakup rozwiąże każdy problem z napięciem.

Kiedy nie warto czekać z kontrolą?

Jeżeli falownik wyłącza się przy wysokim napięciu niemal codziennie, a przerwy nakładają się na najwyższą produkcję, działaj w czasie dobrej pogody. To najlepszy moment na zebranie danych, ponieważ objaw jest powtarzalny. Nie trzeba czekać, aż liczba alarmów stanie się bardzo duża: już kilka czytelnych zdarzeń z napięciami faz daje elektrykowi materiał do zaplanowania pomiaru.

Także wtedy, gdy falownik wyłącza się przy wysokim napięciu po istotnej zmianie w instalacji, warto wrócić do dokumentacji. Dotyczy to zwłaszcza rozbudowy generatora, przeniesienia urządzenia, wymiany rozdzielnicy albo dodania baterii. Kontrola ma ustalić, czy nowy element został prawidłowo uwzględniony w projekcie, a nie szukać na ślepo błędu w ostatnio zamontowanym sprzęcie.

W sytuacji, w której falownik wyłącza się przy wysokim napięciu i jednocześnie występują inne alarmy sieciowe, nie zawężaj diagnozy do jednego komunikatu. Zapisz pełną kolejność zdarzeń. Wysokie napięcie może być najczęściej widocznym objawem, lecz decyzję o zakresie prac powinien poprzedzać przegląd całego dziennika oraz pomiar wykonany w warunkach zbliżonych do tych, które wywołują przerwy.

FAQ

Czy wyłączenia falownika uszkadzają urządzenie?

Powtarzające się odłączenie jest funkcją ochronną, a nie dowodem natychmiastowego uszkodzenia. Mimo to nie należy go ignorować, ponieważ każda przerwa oznacza utraconą produkcję i może wskazywać na warunki wymagające sprawdzenia przez instalatora lub operatora.

Czy mogę sam sprawdzić napięcie miernikiem?

Możesz bezpiecznie zebrać dane z aplikacji i licznika, ale pomiary w rozdzielnicy, na zaciskach urządzeń oraz wszelkie zmiany instalacji powinien wykonywać uprawniony elektryk. Nie otwieraj osłon ani nie zmieniaj nastaw zabezpieczeń dla potrzeb testu.

Czy problem oznacza, że instalacja jest za duża?

Nie. Gdy falownik wyłącza się przy wysokim napięciu, moc instalacji jest tylko jednym z elementów. Znaczenie mają warunki w lokalnej sieci, parametry przewodu AC, podział faz, miejsce pomiaru i chwilowy eksport. Ocena wymaga danych z konkretnego zdarzenia.

Kiedy kontaktować się z OSD?

Po zebraniu powtarzalnych alarmów i po kontroli instalacji wewnętrznej przez fachowca. Jeżeli falownik wyłącza się przy wysokim napięciu, do zgłoszenia dołącz daty, godziny, napięcia faz i opis punktów pomiarowych; dzięki temu sprawa nie ograniczy się do ogólnej informacji o niskim uzysku.
