Konstrukcje jednopodporowe to rozwiązanie przeznaczone do naziemnego montażu modułów fotowoltaicznych, w którym każdy segment instalacji opiera się na pojedynczym słupie nośnym.
Tego typu konstrukcja gruntowa znajduje zastosowanie przede wszystkim w instalacjach realizowanych na otwartych terenach, gdzie liczy się szybki montaż, prostota układu oraz dobra dostępność serwisowa modułów.
System ten jest często wybierany przy projektach farm fotowoltaicznych o uporządkowanym, powtarzalnym układzie rzędów.

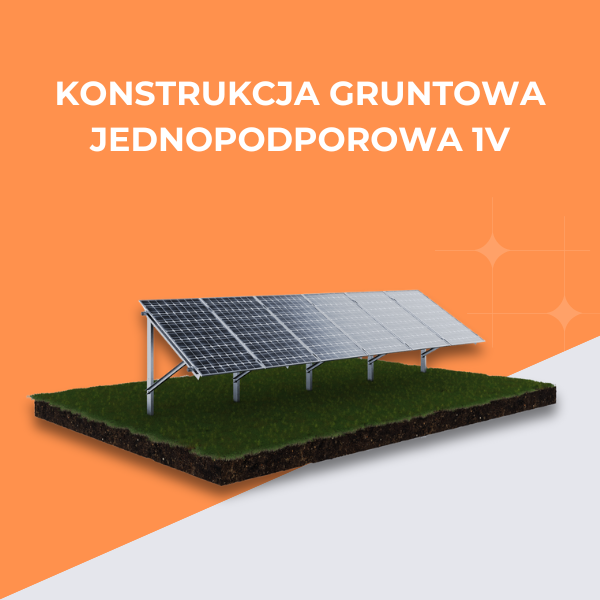

Konstrukcja jednopodporowa PV to gruntowy system montażowy, w którym moduły fotowoltaiczne mocowane są do ramy osadzonej na jednym, centralnym słupie stalowym. Słup wbijany jest bezpośrednio w grunt, a całość konstrukcji uzupełniają elementy podporowe oraz poprzeczki nośne, do których przykręcane są szyny montażowe. Taki układ pozwala ograniczyć liczbę elementów konstrukcyjnych, jednocześnie zachowując stabilność całego systemu.
W porównaniu do konstrukcji dwupodporowych rozwiązanie jednopodporowe charakteryzuje się uproszczoną geometrią oraz mniejszą ingerencją w teren, co ma znaczenie przy dużych powierzchniach instalacji.
Konstrukcja jednopodporowa pod panele fotowoltaiczne sprawdza się przede wszystkim w naziemnych instalacjach realizowanych na gruntach rolnych, nieużytkach oraz terenach inwestycyjnych przeznaczonych pod farmy PV.
System ten jest wybierany tam, gdzie istotna jest powtarzalność modułów, logiczny podział rzędów oraz możliwość swobodnego dostępu do instalacji w trakcie eksploatacji.
Rozwiązanie to stosuje się zarówno w mniejszych instalacjach naziemnych, jak i w projektach wielorzędowych, gdzie liczy się szybkie tempo montażu oraz przewidywalność prac na placu budowy.
Konstrukcje gruntowe jednopodporowe oferowane przez DB Invest Energy wykonywane są z zimnogiętych stalowych kształtowników zabezpieczonych antykorozyjnie powłoką Magnelis. Elementy nośne obejmują m.in. słupy wbijane w grunt, ceowniki podporowe oraz poprzeczki, które tworzą stabilną ramę dla szyn montażowych.
Zastosowanie stali zabezpieczonej powłoką Magnelis zwiększa odporność elementów na korozję i ścieranie w warunkach zewnętrznych, co ma znaczenie przy instalacjach pracujących w zmiennych warunkach atmosferycznych.
Konstrukcje jednopodporowe dostępne są w wariantach umożliwiających montaż modułów w układzie pionowym, w jednym rzędzie.
W zależności od konfiguracji system może być dopasowany do różnych długości modułów, przy zachowaniu odpowiednich odstępów montażowych. Kąt nachylenia konstrukcji wynosi 30°, co jest rozwiązaniem często stosowanym w instalacjach naziemnych o stałej geometrii.
System pozwala na stosowanie standardowych szyn montażowych oraz klem aluminiowych, co ułatwia dopasowanie konstrukcji do popularnych formatów paneli fotowoltaicznych.
Jednopodporowa konstrukcja fotowoltaiczna to rozwiązanie cenione przez wykonawców za prostotę i czytelność systemu. Ograniczona liczba elementów nośnych przekłada się na sprawniejszy montaż oraz mniejszą liczbę operacji wykonywanych w terenie. Wbijany sposób posadowienia eliminuje konieczność wykonywania fundamentów betonowych, co skraca czas realizacji inwestycji.
Układ oparty na pojedynczym słupie ułatwia również planowanie rozmieszczenia rzędów instalacji oraz zapewnia dobrą dostępność modułów podczas przeglądów i prac serwisowych.
Konstrukcje jednopodporowe oferowane są jako kompletne zestawy montażowe, obejmujące wszystkie elementy niezbędne do wykonania instalacji. W skład systemu wchodzą m.in. słupy nośne, ceowniki, poprzeczki, szyny montażowe, łączniki, a także komplet śrub, podkładek i nakrętek montażowych. Zestawy uzupełniają klemy środkowe i skrajne oraz akcesoria wykończeniowe, takie jak nasadki profili.
Takie podejście ułatwia logistykę na placu budowy i ogranicza ryzyko braków materiałowych w trakcie montażu.
Dobór konstrukcji jednopodporowej powinien uwzględniać kilka kluczowych parametrów technicznych. Istotne znaczenie ma rodzaj gruntu oraz możliwość zastosowania wbijanego sposobu posadowienia. Na etapie planowania należy również określić format i orientację modułów, długość rzędów oraz wymagane odstępy montażowe.
W praktyce dobór systemu odbywa się w oparciu o założenia projektowe instalacji oraz warunki lokalne, tak aby konstrukcja była spójna z planowanym układem farmy fotowoltaicznej.
Chcesz wiedzieć ile profili lub klem potrzebujesz? Skorzystaj z naszego Kalkulatora konstrukcji fotowoltaicznych lub pobierz Karty Katalogowe, aby poznać szczegółowe parametry techniczne oferowanych produktów.
Rozwiązanie to najlepiej sprawdza się w instalacjach o uporządkowanym układzie rzędów, realizowanych na gruntach umożliwiających wbijanie słupów nośnych.
Systemy są projektowane z myślą o popularnych formatach paneli fotowoltaicznych, przy zachowaniu odpowiednich zakresów długości i odstępów montażowych.
Układ oparty na powtarzalnych segmentach ułatwia etapową realizację inwestycji oraz ewentualną rozbudowę farmy PV w przyszłości.
