Konstrukcje balastowe to systemy montażowe przeznaczone do instalacji fotowoltaicznych na dachach płaskich, w których kluczowe znaczenie ma brak ingerencji w poszycie dachowe. Stabilizacja konstrukcji odbywa się poprzez wykorzystanie masy własnej systemu oraz dodatkowego balastu, najczęściej w postaci bloczków betonowych.
Rozwiązanie to znajduje zastosowanie w obiektach przemysłowych, handlowych i użyteczności publicznej, gdzie nie ma możliwości lub zgody na wiercenie w dachu.
Konstrukcja balastowa to wybór dla inwestycji, w których istotna jest elastyczność układu, możliwość dopasowania orientacji modułów oraz szybki montaż bez trwałych zmian w konstrukcji budynku.
Konstrukcja balastowa to system montażowy, w którym panele fotowoltaiczne osadzane są na specjalnych podstawach lub ramach ustawianych bezpośrednio na powierzchni dachu płaskiego. Nośność i stabilność układu zapewnia odpowiednie dociążenie elementów konstrukcyjnych, bez konieczności mechanicznego mocowania do stropu.
Tego typu konstrukcje balastowe na dach stosuje się wyłącznie na dachach płaskich, przy zachowaniu warunków nośności obiektu i odpowiedniego rozmieszczenia obciążeń.
Konstrukcja balastowa na dach płaski sprawdza się w instalacjach realizowanych na dużych powierzchniach dachowych, gdzie liczy się możliwość swobodnego rozmieszczenia modułów oraz dopasowania systemu do istniejącej infrastruktury. Rozwiązanie to wykorzystywane jest zarówno w nowych inwestycjach, jak i przy modernizacji istniejących budynków.
Systemy balastowe umożliwiają montaż dowolnej liczby paneli, przy zachowaniu określonych odstępów i układów montażowych wynikających z projektu instalacji.

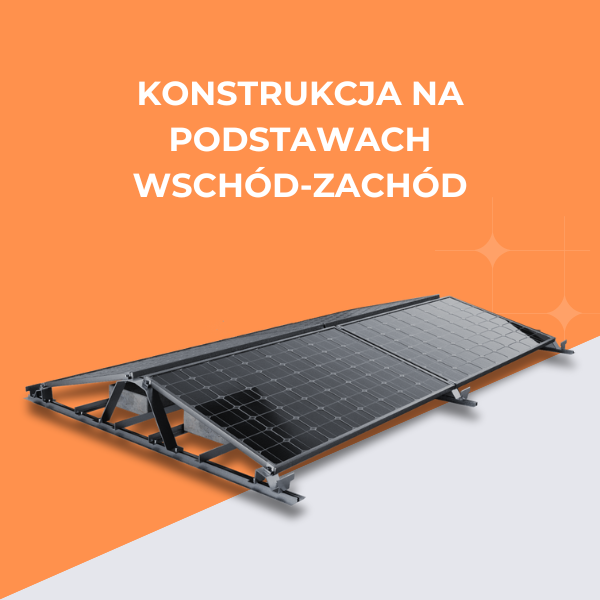

Konstrukcja balastowa w układzie wschód–zachód przeznaczona jest do montażu na dachach płaskich w orientacji poziomej modułów. Układ ten pozwala na ograniczenie wzajemnego zacieniania paneli oraz efektywne zagospodarowanie dostępnej powierzchni dachu. System oparty jest na podstawach o stałym kącie nachylenia 15°, profilach trapezowych oraz kątownikach balastowych, które dociążane są bloczkami betonowymi.
Rozwiązanie to znajduje zastosowanie w instalacjach, gdzie istotna jest równomierność produkcji energii w ciągu dnia oraz optymalne wykorzystanie przestrzeni dachowej. Zobacz > Kartę katalogową Konstrukcji balastowej w układzie wschód-zachód
Konstrukcja balastowa pod panele fotowoltaiczne w układzie południowym umożliwia montaż modułów zarówno w orientacji poziomej, jak i pionowej. System wykorzystuje podstawy wysokie i niskie o kącie nachylenia 15°, co pozwala na dopasowanie układu do formatu paneli oraz wymagań projektowych.
Stabilizacja konstrukcji odbywa się poprzez balast w postaci bloczków betonowych, rozmieszczanych zgodnie z założeniami systemu. Rozwiązanie to stosowane jest w instalacjach, gdzie preferowana jest klasyczna orientacja modułów w kierunku południowym. Zobacz > Kartę katalogową Konstrukcji balastowej na dach płaski Południe
Konstrukcja balastowa typu „narta” to nieinwazyjny system montażowy przeznaczony do dachów płaskich, w którym panele fotowoltaiczne osadzane są na prostych podporach balastowych o kącie nachylenia 15°. Montaż odbywa się z wykorzystaniem masy własnej konstrukcji oraz dodatkowego obciążenia w postaci bloczków betonowych.
Rozwiązanie to charakteryzuje się szybkim montażem oraz prostą geometrią układu. System przewiduje orientację poziomą modułów, a w zależności od projektu możliwe jest również zastosowanie alternatywnego sposobu mocowania. Zobacz > Kartę katalogową Konstrukcji balastowej typu narta
Konstrukcja balastowa na ekierkach to system oparty na parach ekierek prawych i lewych, umożliwiających montaż paneli fotowoltaicznych na dachach płaskich w układzie poziomym lub pionowym. Dostępne są warianty o różnych kątach nachylenia, w zakresie od 15° do 35°, co pozwala na dopasowanie instalacji do warunków lokalnych i założeń projektowych.
System wykorzystuje szyny montażowe oraz kątowniki balastowe dociążane bloczkami betonowymi, zapewniając stabilność konstrukcji bez ingerencji w pokrycie dachowe. Zobacz > Kartę katalogową konstrukcji balastowej na dach płaski na ekierkach
Konstrukcje balastowe wykonywane są z elementów aluminiowych oraz stali nierdzewnej, co zapewnia odporność na warunki atmosferyczne i trwałość w eksploatacji zewnętrznej. Systemy obejmują podstawy montażowe, profile trapezowe lub szyny, kątowniki balastowe oraz zestawy klem i elementów złącznych.
Moduły fotowoltaiczne mocowane są do konstrukcji za pomocą klem środkowych i skrajnych, z wykorzystaniem standardowych elementów montażowych.
W zależności od wybranego systemu konstrukcje balastowe umożliwiają montaż paneli w orientacji poziomej lub pionowej. Kąty nachylenia konstrukcji są stałe i zależne od konkretnego wariantu – najczęściej 15°, a w przypadku systemów na ekierkach dostępne są również większe wartości nachylenia.
Dobór orientacji i kąta nachylenia wpływa na sposób zagospodarowania dachu oraz rozmieszczenie rzędów instalacji.
Zastosowanie konstrukcji balastowej eliminuje konieczność ingerencji w poszycie dachowe, co ma szczególne znaczenie w budynkach o określonych wymaganiach technicznych lub gwarancyjnych. Systemy te pozwalają na elastyczne projektowanie instalacji oraz łatwe dostosowanie układu do dostępnej powierzchni.
Dodatkową zaletą jest możliwość demontażu lub rekonfiguracji instalacji bez trwałych zmian w strukturze dachu.
Dobór konstrukcji balastowej powinien uwzględniać rodzaj dachu płaskiego, ocenić jego nośność, dostępną powierzchnię montażową oraz preferowaną orientację modułów. Istotne znaczenie ma również wybór odpowiedniego systemu – wschód–zachód, południe, narta lub ekierki – w zależności od założeń projektowych instalacji.
Na etapie planowania warto określić docelowy układ paneli, tak aby konstrukcja była spójna z projektem instalacji i umożliwiała ewentualne modyfikacje w przyszłości.
Chcesz wiedzieć ile profili lub klem potrzebujesz? Skorzystaj z naszego Kalkulatora konstrukcji fotowoltaicznych lub pobierz Karty Katalogowe, aby poznać szczegółowe parametry techniczne oferowanych produktów.
Nie, systemy balastowe są projektowane jako rozwiązania nieinwazyjne, stabilizowane za pomocą obciążenia.
Konstrukcje balastowe przeznaczone są do montażu na dachach płaskich.
Różnice dotyczą orientacji modułów oraz sposobu zagospodarowania powierzchni dachu.
Systemy balastowe umożliwiają demontaż i rekonfigurację instalacji bez ingerencji w pokrycie dachowe.
