W projektach gruntowych wybór między konstrukcją jednopodporową a dwupodporową nie powinien wynikać z przyzwyczajenia wykonawcy ani wyłącznie z ceny jednostkowej. To decyzja konstrukcyjna, która wpływa na pracę stołu PV pod obciążeniem wiatru i śniegu, tolerancję na błędy montażowe, głębokość posadowienia pali oraz całkowity koszt realizacji w przeliczeniu na kWp.
Poniżej analiza obu rozwiązań z perspektywy projektowej i wykonawczej.
Czym realnie różni się konstrukcja jednopodporowa od dwupodporowej
Różnica nie sprowadza się do liczby słupów. Kluczowy jest schemat statyczny.
W konstrukcji jednopodporowej cały stół opiera się na jednym rzędzie pali. Moment zginający generowany przez wiatr i ciężar modułów koncentruje się w jednym punkcie podparcia. Oznacza to większe obciążenie jednostkowe pala oraz większe wymagania względem jego zakotwienia w gruncie.
W konstrukcji dwupodporowej siły rozkładają się na dwa rzędy podpór. Redukuje to momenty w pojedynczym słupie i zwiększa sztywność geometryczną stołu. W praktyce system jest mniej wrażliwy na lokalne osiadania i odchyłki montażowe.
Różnica w pracy konstrukcji jest szczególnie widoczna przy:
- większych kątach nachylenia,
- wyższych stołach,
- terenach o podwyższonej ekspozycji na wiatr.
Zastosowanie – kiedy jednopodporowa, kiedy dwupodporowa?

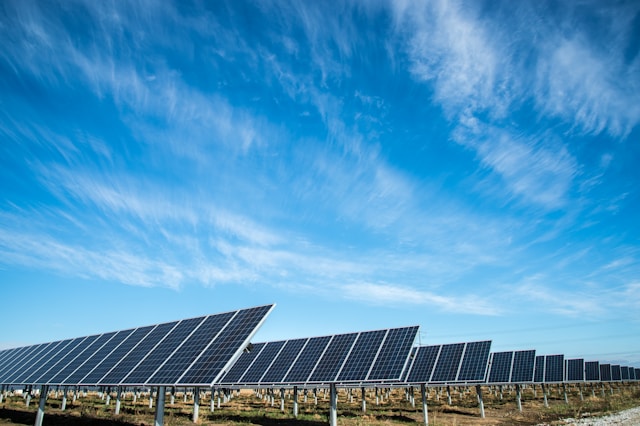

Konstrukcja jednopodporowa
Sprawdza się w lokalizacjach, gdzie:
- grunt ma dobrą nośność i stabilne parametry,
- nie występują ekstremalne obciążenia wiatrowe,
- projekt zakłada umiarkowany kąt nachylenia,
- istotna jest szybkość montażu.
Mniejsza liczba pali oznacza krótszy czas pracy kafara i uproszczoną logistykę na budowie. Przy odpowiednim doborze przekrojów i głębokości wbijania system może być w pełni bezpieczny, ale wymaga precyzyjnej analizy warunków gruntowych.

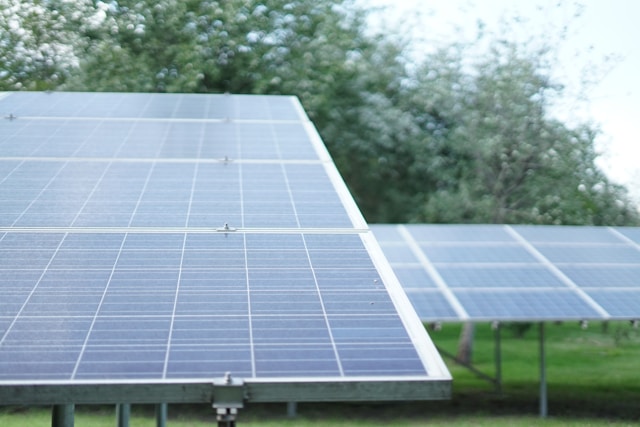

Konstrukcja dwupodporowa
Ma przewagę w projektach, gdzie:
- grunt jest mniej jednorodny,
- występują podwyższone obciążenia wiatrem,
- stół jest wysoki lub ma większy kąt nachylenia,
- wymagana jest większa sztywność układu.
Dodatkowy rząd podpór zwiększa stabilność całej geometrii. Przy dużych projektach farmowych, szczególnie w strefach o wysokich prędkościach wiatru, dwupodporowa konstrukcja daje większy margines bezpieczeństwa.
Przeczytaj też – Jak wybrać konstrukcję pod fotowoltaikę na gruncie?
Znaczenie badań geotechnicznych
Wybór typu podpory bez znajomości parametrów gruntu jest decyzją obarczoną ryzykiem. Kluczowe parametry to:
- nośność gruntu,
- głębokość warstw nośnych,
- poziom wód gruntowych,
- podatność na osiadanie.
W konstrukcji jednopodporowej parametry gruntu mają większe znaczenie, ponieważ całe obciążenie przenoszone jest przez pojedynczy pal. W systemie dwupodporowym obciążenia rozkładają się, co częściowo kompensuje lokalne różnice w podłożu, ale nie eliminuje potrzeby analizy geotechnicznej.
Przy instalacjach powyżej kilkuset kWp badania gruntu są kosztowo marginalne w stosunku do całej inwestycji, a pozwalają uniknąć przewymiarowania lub – co gorsza – niedowymiarowania konstrukcji.
Koszt – gdzie faktycznie powstają różnice
Porównując oba systemy, należy uwzględnić kilka składowych.
W konstrukcji jednopodporowej:
- liczba pali jest mniejsza,
- przekroje elementów nośnych często są większe,
- momenty w punkcie podparcia są wyższe.
W konstrukcji dwupodporowej:
- liczba pali rośnie,
- pojedyncze elementy mogą mieć mniejsze przekroje,
- rozkład sił jest korzystniejszy.
Różnica w koszcie materiału nie zawsze jest proporcjonalna do liczby pali. W praktyce kluczowe są:
- koszt wbijania (czas pracy sprzętu),
- dostępność terenu i organizacja robót,
- masa elementów i transport.
Przy dużej skali inwestycji koszt montażu bywa równie istotny jak koszt stali. System wymagający większej liczby operacji terenowych może wydłużyć harmonogram i zwiększyć koszt robocizny, nawet jeśli materiałowo jest tańszy.
Zalety i ograniczenia konstrukcji jednopodporowej
Zaletą jest uproszczony układ posadowienia i potencjalnie szybszy montaż. Przy sprzyjających warunkach gruntowych może to przełożyć się na realne oszczędności.
Ograniczeniem jest koncentracja sił w jednym punkcie. System jest bardziej wrażliwy na:
- niejednorodność gruntu,
- niedokładności osiowe przy wbijaniu pali,
- niedoszacowanie obciążeń wiatrowych.
W praktyce wymaga większej dyscypliny projektowej i montażowej.
Zalety i ograniczenia konstrukcji dwupodporowej
Główną zaletą jest większa stabilność i sztywność stołu. Lepsze rozłożenie obciążeń zmniejsza jednostkowe momenty zginające i pozwala bezpieczniej pracować przy większych kątach nachylenia.
Ograniczeniem jest większa liczba punktów posadowienia, co oznacza:
- więcej operacji wbijania,
- większą precyzję przy ustawianiu równoległości rzędów,
- potencjalnie dłuższy czas montażu.
System jest jednak mniej podatny na lokalne błędy montażowe niż rozwiązanie jednopodporowe.
Wpływ typu konstrukcji na kąt nachylenia i rozstaw
Im większy kąt nachylenia, tym większa siła generowana przez wiatr oraz większa wysokość stołu. W konstrukcji jednopodporowej oznacza to wyższe momenty w punkcie podparcia. W systemie dwupodporowym siły rozkładają się na dwa rzędy pali, co zwiększa stabilność przy wyższych kątach.
Wysokość stołu wpływa także na rozstaw rzędów. Większy kąt i większa wysokość generują dłuższy cień zimą, co wymusza większe odległości między stołami. W projektach o dużej gęstości zabudowy ta zależność ma bezpośredni wpływ na wykorzystanie terenu.
Najczęstsze błędy przy wyborze systemu
Najczęściej spotykane błędy to:
- wybór systemu wyłącznie na podstawie ceny materiału,
- brak analizy lokalnej strefy wiatrowej,
- pominięcie parametrów gruntu,
- niedoszacowanie wysokości stołu przy większym kącie,
- nieuwzględnienie logistyki montażu w harmonogramie projektu.
Każdy z tych elementów może zwiększyć koszt inwestycji w późniejszym etapie, mimo pozornych oszczędności na starcie.
Jak podjąć właściwą decyzję – praktyczny schemat
Decyzję warto oprzeć na kolejnych krokach:
Najpierw określić warunki gruntowe i strefę obciążeń. Następnie ustalić docelowy kąt nachylenia oraz wysokość stołu. Kolejnym etapem jest analiza kosztu montażu w kontekście liczby pali i czasu pracy sprzętu. Dopiero na końcu porównać koszt materiału, mając pełny obraz parametrów technicznych.
W projektach powyżej 1 MW warto również przeanalizować wpływ typu konstrukcji na etapowanie prac oraz organizację dostaw.
Podsumowanie
Nie istnieje uniwersalnie lepsza konstrukcja.
Konstrukcja jednopodporowa jest efektywna i ekonomiczna w sprzyjających warunkach gruntowych oraz przy umiarkowanych obciążeniach. Wymaga jednak precyzyjnego projektu i montażu.
Konstrukcja dwupodporowa zapewnia większy zapas bezpieczeństwa i stabilność w trudniejszych warunkach, kosztem większej liczby punktów posadowienia.
Ostateczny wybór powinien wynikać z analizy technicznej i ekonomicznej konkretnej lokalizacji, a nie z uproszczonego porównania ceny jednostkowej. W projektach gruntowych to schemat pracy konstrukcji – a nie sama ilość stali – decyduje o trwałości całej instalacji.
