Konstrukcja pod panele fotowoltaiczne nie jest dodatkiem do instalacji PV. To element, który decyduje o stabilności modułów, szczelności dachu, pracy przy wietrze, odporności na śnieg i późniejszym serwisie. Jeśli zostanie dobrana przypadkowo, nawet dobre panele i falownik nie naprawią błędów montażowych.
W praktyce konstrukcja pod panele fotowoltaiczne powinna być wybierana wcześniej niż wiele osób zakłada. Najpierw trzeba sprawdzić miejsce montażu, rodzaj pokrycia, nośność, grunt, kąt ustawienia i trasę kabli. Dopiero później warto liczyć liczbę modułów oraz ostateczną moc instalacji.
Ten poradnik pokazuje 11 błędów, które najczęściej psują projekt. Nie chodzi o teorię dla projektantów, tylko o praktyczne decyzje inwestora, instalatora lub firmy kompletującej elementy PV. Każdy błąd może oznaczać poprawki, przestój ekipy albo krótszą żywotność instalacji.
1. Wybór konstrukcji dopiero po zakupie paneli
Najczęstszy błąd polega na tym, że inwestor najpierw kupuje moduły, a dopiero potem szuka systemu montażowego. To odwrócona kolejność. Wymiary, masa, typ ramy i sposób mocowania paneli wpływają na konstrukcję, ale samo miejsce montażu jest jeszcze ważniejsze.
Na dachu skośnym liczy się pokrycie, rozstaw krokwi, stan łat i możliwość prowadzenia przewodów. Na dachu płaskim dochodzi balast, hydroizolacja i strefy wiatrowe. Na gruncie ważne są podpory, rodzaj ziemi, spadek terenu i dostęp serwisowy.
Dlatego dobór warto zaczynać od kategorii takich jak konstrukcje fotowoltaiczne, a nie od przypadkowej listy elementów. System montażowy musi pasować do miejsca, modułu i planu pracy instalacji.
2. Ignorowanie rodzaju dachu
Dach nie jest jedną kategorią techniczną. Blachodachówka, blacha trapezowa, dachówka ceramiczna, papa, membrana i płyta warstwowa wymagają innego podejścia. Ten sam moduł może być zamontowany poprawnie na jednym pokryciu i ryzykownie na drugim.
Przy dachu skośnym trzeba ustalić, gdzie są elementy nośne i czy mocowanie nie naruszy szczelności. Przy lekkich pokryciach przemysłowych ważny jest rozkład obciążeń. Przy dachach starszych należy sprawdzić, czy konstrukcja budynku w ogóle nadaje się pod dodatkowe obciążenie.
Jeżeli inwestor planuje montaż na połaci domu, punktem wyjścia powinny być konstrukcje na dach skośny. Inny zestaw elementów będzie potrzebny na dach płaski, a jeszcze inny na grunt.
3. Niedoszacowanie obciążeń wiatrem
Wiatr działa na panele jak na dużą powierzchnię ustawioną pod kątem. Im wyższy budynek, bardziej otwarta okolica i większy kąt modułów, tym większe znaczenie ma stabilność konstrukcji. Problem jest szczególnie widoczny przy dachach płaskich i instalacjach gruntowych.
Nie wystarczy powiedzieć, że konstrukcja jest „solidna”. Potrzebne jest dopasowanie do strefy wiatrowej, wysokości budynku, krawędzi dachu i układu modułów. Narożniki i brzegi połaci często wymagają innego podejścia niż centralna część dachu.
W praktyce błędne podejście do wiatru może skutkować przesuwaniem konstrukcji, luzowaniem połączeń albo koniecznością dokładania balastu. To koszt, który zwykle pojawia się wtedy, gdy instalacja jest już częściowo wykonana.
4. Brak analizy obciążenia śniegiem
Śnieg nie jest tylko sezonowym problemem. Przy niewłaściwym kącie, małych odległościach między rzędami lub złym miejscu montażu może zalegać przy panelach i zwiększać obciążenie konstrukcji. Dotyczy to dachów i systemów gruntowych.
W polskich warunkach trzeba brać pod uwagę lokalizację, ekspozycję i wysokość obiektu. Instalacja w górach, na otwartym terenie i na niskim budynku nie powinna być traktowana tak samo. Nawet definicja obciążenia w mechanice pokazuje, że liczy się nie tylko masa, ale też sposób jej przeniesienia na konstrukcję.
Warto pamiętać, że śnieg wpływa także na serwis. Jeśli panele są ustawione tak, że tworzą trudno dostępne kieszenie śnieżne, zimowa kontrola instalacji będzie bardziej ryzykowna. Dobra konstrukcja ogranicza takie problemy już na etapie projektu.
5. Zbyt tanie elementy mocujące
Oszczędzanie na profilach, śrubach, klemach i łącznikach rzadko jest dobrą decyzją. To elementy, które pracują przez lata na zewnątrz. Muszą znosić wilgoć, zmiany temperatury, drgania, promieniowanie UV i obciążenia mechaniczne.
Najgorsze są zamienniki bez jasnej kompatybilności z systemem. Podobny kształt klemy albo zbliżona długość śruby nie oznacza, że element spełni wymagania. Liczy się materiał, odporność na korozję, moment dokręcania i zgodność z profilem.
Przy kompletowaniu zamówienia warto sprawdzić elementy składowe konstrukcji fotowoltaicznych, bo to one często decydują, czy montaż przebiegnie bez przestojów. Brak małej części może zatrzymać całą ekipę.
6. Brak planu prowadzenia kabli
Konstrukcja i okablowanie są ze sobą powiązane. Profile, uchwyty, trasy przewodów i przejścia przez dach powinny być zaplanowane razem. Jeśli kable są prowadzone dopiero po zamontowaniu paneli, ekipa często wybiera trasę najwygodniejszą, a nie najlepszą technicznie.
Luźne przewody pod modułami mogą ocierać się o konstrukcję, zbierać wodę lub utrudniać serwis. Zbyt napięte przewody mogą obciążać złącza. Dobrze zaprojektowany system zostawia miejsce na kontrolowany zapas i czytelne oznaczenia stringów.
Ten błąd jest szczególnie kosztowny na dachach firmowych. Przejścia kablowe, trasy do rozdzielni i dostęp serwisowy muszą być uzgodnione przed montażem. Późniejsze poprawki oznaczają dodatkową pracę na gotowej instalacji.
7. Zbyt ciasne ustawienie paneli
Naturalna pokusa polega na tym, żeby zmieścić jak najwięcej modułów. Większa liczba paneli wygląda dobrze w tabeli mocy, ale może utrudnić serwis, czyszczenie i dostęp do elementów dachu. Instalacja nie może być zaprojektowana wyłącznie pod maksymalną liczbę watów.
Na dachu trzeba zostawić dojścia do kominów, świetlików, attyk, wpustów i urządzeń technicznych. Na gruncie potrzebne są przejścia między rzędami, miejsce na koszenie i dostęp do połączeń. Brak przestrzeni serwisowej zwykle wychodzi dopiero po pierwszej awarii.
Zbyt ciasne ustawienie zwiększa też ryzyko zacienienia. Jeden rząd może ograniczać pracę kolejnego, szczególnie zimą, gdy słońce jest nisko. Dobra konstrukcja uwzględnia moc, ale nie poświęca ergonomii instalacji.

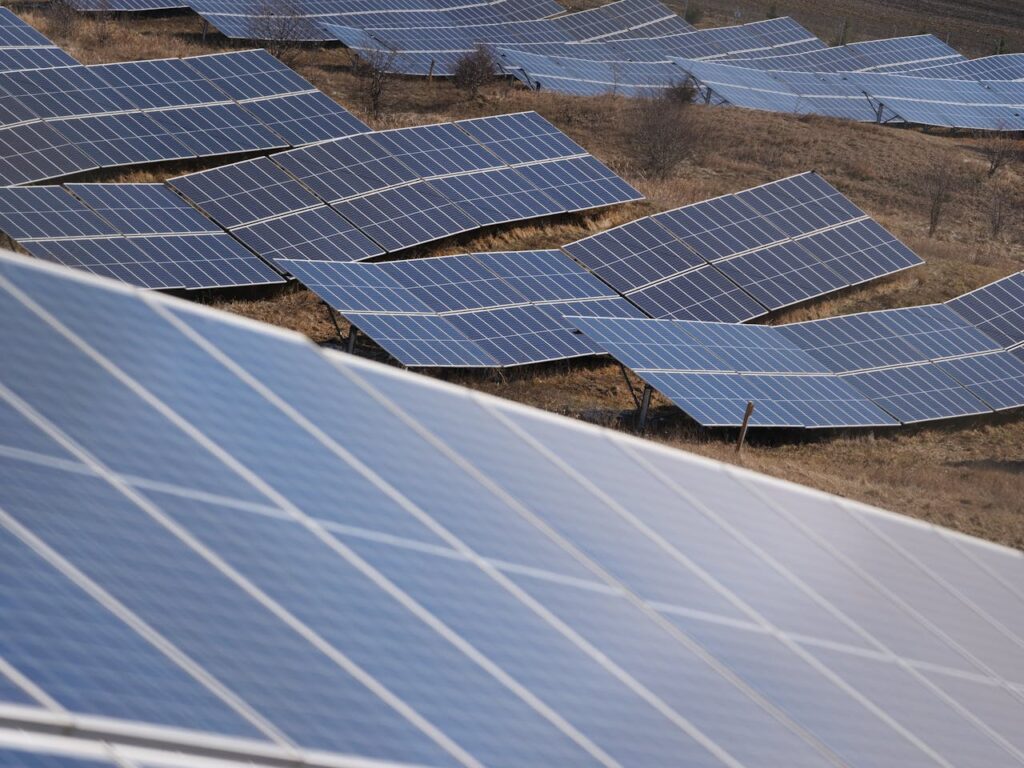

8. Niewłaściwy wybór konstrukcji gruntowej
Instalacja na gruncie daje dużą swobodę, ale wymaga dobrego posadowienia. Nie każdy teren nadaje się pod ten sam system. Inaczej pracuje grunt piaszczysty, inaczej gliniasty, a inaczej teren o dużej wilgotności lub spadku.
W małych instalacjach często zakłada się, że wystarczy standardowy system. To może działać na równym i stabilnym podłożu, ale przy spadkach albo słabszym gruncie konstrukcja powinna być dobrana ostrożniej. Przechyły rzędów utrudniają montaż i mogą wpływać na estetykę oraz pracę modułów.
Przy takich inwestycjach warto analizować konstrukcje gruntowe oraz warunki terenu jednocześnie. Dobre posadowienie jest ważniejsze niż szybki montaż w pierwszym dniu prac.
9. Zły dobór konstrukcji na dach płaski
Dach płaski wymaga szczególnej ostrożności, bo konstrukcja musi współpracować z hydroizolacją, odwodnieniem i obciążeniami. System balastowy może ograniczyć przewiercanie dachu, ale zwiększa masę. System mocowany mechanicznie może zmniejszyć balast, ale wymaga szczelnych przejść.
Nie wolno traktować dachu płaskiego jak pustego placu. Trzeba sprawdzić wpusty, spadki, attyki, urządzenia techniczne, strefy brzegowe i trasy serwisowe. Rzędy paneli nie mogą blokować odpływu wody ani utrudniać kontroli warstw dachu.
Dlatego przy takich projektach osobno analizuje się konstrukcje na dach płaski. Kluczowe pytanie brzmi nie tylko, ile paneli się zmieści, ale czy dach bezpiecznie zniesie wybrany system przez lata.
10. Brak spójności między konstrukcją i modułem
Moduły różnią się wymiarami, masą, ramą i dopuszczalnym sposobem mocowania. Konstrukcja dobrana do starszego panelu może nie pasować do nowego formatu modułu. Problem pojawia się zwłaszcza przy dużych panelach o wyższej masie.
Trzeba sprawdzić, gdzie producent modułu dopuszcza klemy i jakie obciążenia są przewidziane dla konkretnego sposobu montażu. Nie każdy panel można złapać w dowolnym miejscu. Błąd może skutkować odkształceniem ramy, gorszą trwałością albo problemem gwarancyjnym.
Warto też uwzględnić logistykę. Większe moduły są cięższe, trudniejsze do przenoszenia i bardziej wymagające przy pracy na dachu. Konstrukcja powinna ułatwiać montaż, a nie tylko teoretycznie pasować do wymiaru panelu.
11. Brak dokumentacji po montażu
Po zakończeniu instalacji inwestor powinien mieć dokumentację systemu. Chodzi o typ konstrukcji, rozmieszczenie modułów, trasy kabli, elementy mocujące, instrukcje montażowe i informacje potrzebne do serwisu. Bez tego każda późniejsza kontrola jest trudniejsza.
Dokumentacja przydaje się przy rozbudowie, naprawie, wymianie paneli i sprzedaży nieruchomości. Jeśli po kilku latach nikt nie wie, jakie elementy zostały użyte, dobranie części zamiennych staje się problemem. To szczególnie ważne przy większych instalacjach firmowych.
Brak dokumentacji nie zawsze boli od razu. Instalacja może działać poprawnie przez pierwsze miesiące. Problem pojawia się dopiero wtedy, gdy trzeba znaleźć przyczynę usterki albo dołożyć kolejne moduły.
Porównanie konstrukcji PV
| Typ montażu | Najważniejsze ryzyko | Co sprawdzić przed zakupem |
|---|---|---|
| Dach skośny | Nieszczelność, zły punkt mocowania, słabe pokrycie | Rodzaj pokrycia, krokwie, łaty, przejścia kablowe |
| Dach płaski | Za duży balast, blokada odpływów, uszkodzenie hydroizolacji | Nośność, strefy wiatrowe, spadki, wpusty dachowe |
| Grunt | Słabe posadowienie, przechyły, trudny serwis | Rodzaj gruntu, spadek terenu, rozstaw rzędów |
| Konstrukcja balastowa | Przeciążenie dachu lub przesuwanie systemu | Rozkład balastu, maty ochronne, warunki wiatrowe |
Jak przygotować zapytanie do dostawcy?
Dobre zapytanie powinno zawierać więcej niż liczbę paneli. Warto podać typ dachu, rodzaj pokrycia, wymiary połaci, planowany układ modułów, lokalizację, wysokość budynku i informacje o przeszkodach. Przy gruncie trzeba opisać podłoże, spadek i sposób utrzymania terenu.
Jeśli zapytanie jest zbyt ogólne, odpowiedź też będzie ogólna. Dostawca może zaproponować standardowy system, który nie uwzględni ważnych szczegółów. Im lepsze dane wejściowe, tym mniejsze ryzyko braków w zamówieniu.
Warto też poprosić o listę elementów, a nie tylko nazwę systemu. Profile, klemy, łączniki, śruby, maty, uchwyty i akcesoria powinny być rozpisane jasno. To ułatwia kontrolę dostawy przed wejściem ekipy na budowę.
Jak sprawdzić ofertę na konstrukcję?
Najpierw trzeba porównać, czy oferta odpowiada miejscu montażu. Jeżeli dach jest z blachy trapezowej, a oferta wygląda jak do dachówki, to sygnał ostrzegawczy. Jeśli instalacja jest na dachu płaskim, trzeba zobaczyć, czy uwzględniono balast i ochronę hydroizolacji.
Drugim krokiem jest kontrola kompletności. Braki najczęściej dotyczą drobnych elementów, które łatwo pominąć w kosztorysie. Klemy końcowe, łączniki profili, śruby i uchwyty kablowe są mniej efektowne niż panele, ale bez nich montaż nie zostanie poprawnie zakończony.
Trzeci krok to sprawdzenie zgodności z modułem. Oferta powinna pasować do konkretnego panelu, jego wymiaru i ramy. Jeśli w projekcie zmieniono moduł na inny model, listę konstrukcji trzeba zweryfikować ponownie.
Kiedy warto dopłacić do lepszego systemu?
Dopłata ma sens, gdy tańszy wariant zwiększa ryzyko błędów albo serwisu. Przykładem jest trudny dach, lekka hala, teren o spadku lub instalacja, która ma pracować w miejscu mocno narażonym na wiatr. W takich warunkach koszt poprawki może być większy niż różnica w cenie systemu.
Lepszy system może oznaczać stabilniejsze profile, pełniejszą dokumentację, większą kompatybilność i łatwiejszą kompletację. Nie zawsze musi być najdroższy. Chodzi o to, żeby konstrukcja była dobrana do ryzyka, a nie wyłącznie do najniższej ceny.
Warto liczyć całkowity koszt instalacji. Jeśli tania konstrukcja powoduje drugi przyjazd ekipy, zakup brakujących elementów albo poprawki na dachu, oszczędność szybko znika. Dobra decyzja zakupowa obejmuje montaż, serwis i trwałość.
Najprostsza checklista przed zakupem
Przed zakupem sprawdź miejsce montażu, rodzaj dachu lub gruntu, obciążenia, typ modułu, trasę kabli, dostęp serwisowy i kompletność elementów. Zweryfikuj też, czy system ma dokumentację i czy elementy mocujące pasują do paneli.
Druga część checklisty dotyczy praktyki budowy. Sprawdź, czy ekipa będzie miała dojście do połaci, gdzie zostaną odłożone moduły i czy dostawa obejmuje zapas małych elementów. Drobna organizacja często decyduje o tym, czy montaż idzie płynnie.
Trzecia część dotyczy przyszłości. Zastanów się, czy instalacja będzie rozbudowywana, czy dach może być remontowany i czy planujesz magazyn energii. Konstrukcja powinna nie tylko rozwiązać dzisiejszy problem, ale też nie blokować sensownych zmian za kilka lat.
Wniosek: konstrukcja to fundament instalacji PV
Dobra konstrukcja pod panele fotowoltaiczne nie jest widoczna w rachunku za energię tak jak produkcja modułów. Mimo to decyduje, czy instalacja będzie bezpieczna, szczelna, stabilna i łatwa w serwisie. Źle dobrany system może zniweczyć zalety drogich paneli.
Najrozsądniej traktować konstrukcję jako część projektu, a nie zakup dodatkowy. Miejsce montażu, rodzaj podłoża, obciążenia, moduły, okablowanie i serwis muszą tworzyć jeden układ. Dopiero wtedy instalacja PV ma szansę pracować spokojnie przez lata.
Konstrukcja pod panele fotowoltaiczne a gwarancja dachu
Konstrukcja pod panele fotowoltaiczne może wpływać na gwarancję dachu, szczególnie gdy montaż wymaga ingerencji w pokrycie. Dotyczy to dachówki, blachy, membrany, papy i płyt warstwowych. Jeśli sposób mocowania nie jest uzgodniony z technologią dachu, reklamacja przecieku może stać się trudna.
Przed montażem warto sprawdzić dokumenty od wykonawcy dachu. Czasem producent pokrycia dopuszcza konkretne typy mocowań lub wymaga zachowania określonego sposobu uszczelnienia. Dobra konstrukcja pod panele fotowoltaiczne powinna chronić instalację PV, ale nie może niszczyć systemu dachowego.
Na dachach po świeżym remoncie trzeba być szczególnie ostrożnym. Właściciel budynku często skupia się na produkcji energii, a pomija to, że źle wykonany montaż może skrócić żywotność pokrycia. To błąd, który potrafi kosztować więcej niż różnica między dwoma systemami montażowymi.
Konstrukcja pod panele fotowoltaiczne przy rozbudowie instalacji
Rozbudowa instalacji PV po kilku latach wymaga sprawdzenia, czy stara konstrukcja pod panele fotowoltaiczne pozwala dołożyć nowe moduły. Problemem może być inny wymiar paneli, większa masa, inne punkty mocowania albo brak miejsca na bezpieczne przejścia serwisowe.
Nie zawsze da się po prostu dokupić kilka profili i klem. Jeżeli pierwotny system nie jest już dostępny, trzeba sprawdzić kompatybilność elementów. Mieszanie różnych konstrukcji bez dokumentacji może utrudnić serwis i osłabić odpowiedzialność gwarancyjną.
Warto planować rozbudowę już przy pierwszym montażu. Jeśli dach lub grunt ma rezerwę miejsca, konstrukcja pod panele fotowoltaiczne może zostać zaprojektowana tak, aby nie blokować kolejnego etapu. To nie zawsze oznacza większy koszt, ale wymaga dobrego planu.
Jak konstrukcja wpływa na wentylację paneli?
Panele fotowoltaiczne pracują lepiej, gdy mają zapewnioną wentylację. Zbyt mały prześwit między modułem a pokryciem może zwiększać temperaturę pracy, a wyższa temperatura zwykle obniża sprawność. Konstrukcja pod panele fotowoltaiczne powinna więc stabilizować moduły i zostawiać rozsądną przestrzeń na przepływ powietrza.
Na dachach skośnych znaczenie ma wysokość profili i sposób ułożenia modułów. Na gruncie liczy się prześwit, rozstaw rzędów i roślinność pod panelami. Na dachu płaskim ważny jest kąt ustawienia oraz to, czy rzędy nie tworzą miejsc zatrzymujących zanieczyszczenia.
Wentylacja nie jest detalem estetycznym. Wpływa na temperaturę, trwałość modułów i komfort serwisu. Jeśli konstrukcja pod panele fotowoltaiczne jest dobrana tylko pod minimalną cenę, ten aspekt bywa pomijany.
Konstrukcja pod panele fotowoltaiczne a bezpieczeństwo pożarowe
Bezpieczeństwo pożarowe instalacji PV zależy od wielu elementów: elektryki, zabezpieczeń, prowadzenia przewodów i dostępu dla służb. Konstrukcja pod panele fotowoltaiczne też ma znaczenie, bo wpływa na rozmieszczenie modułów, przejścia techniczne i możliwość odłączenia części instalacji.
Na dużych dachach nie można zastawić całej połaci modułami. Potrzebne są ścieżki komunikacyjne, dostęp do urządzeń technicznych i miejsca wymagane przez projekt. Jeśli instalacja blokuje dojście, serwis i działania awaryjne stają się trudniejsze.
Warto korzystać z aktualnych zaleceń branżowych i wymagań projektowych. Ogólne informacje o bezpieczeństwie budynków publikuje też administracja publiczna, na przykład w serwisie Państwowej Straży Pożarnej. Przy większych instalacjach projekt powinien uwzględniać te kwestie już na etapie układu paneli.
Jak odbierać montaż konstrukcji?
Odbiór nie powinien ograniczać się do pytania, czy panele są równo ułożone. Trzeba sprawdzić, czy konstrukcja pod panele fotowoltaiczne jest kompletna, stabilna i zgodna z projektem. Ważne są punkty mocowania, dokręcenie elementów, prowadzenie przewodów i brak uszkodzeń pokrycia.
Na dachu warto obejrzeć miejsca przejść, obróbki i okolice mocowań. Na gruncie trzeba sprawdzić piony, poziomy, rozstaw rzędów i stabilność podpór. Przy systemach balastowych istotne jest rozmieszczenie obciążników oraz ochrona warstw dachu.
Dobrą praktyką jest wykonanie zdjęć przed zakryciem trudnych miejsc. Fotografie połączeń, przejść kablowych i mocowań mogą później pomóc przy serwisie. Konstrukcja pod panele fotowoltaiczne powinna być nie tylko zamontowana, ale też udokumentowana.
Jakie pytania zadać przed zakupem?
Przed zakupem zapytaj, do jakiego pokrycia jest przeznaczony system i czy pasuje do konkretnego modułu. Drugie pytanie powinno dotyczyć obciążeń wiatrem i śniegiem. Trzecie dotyczy tego, czy konstrukcja pod panele fotowoltaiczne ma kompletną listę elementów do montażu.
Warto też zapytać o kompatybilność przy rozbudowie. Jeśli za trzy lata pojawią się inne moduły, dostępność elementów może mieć znaczenie. Dobry dostawca powinien umieć wyjaśnić, jakie części są standardowe, a które zależą od konkretnego systemu.
Ostatnie pytanie dotyczy serwisu. Czy po zamontowaniu paneli będzie dostęp do przewodów, klem i elementów dachu? Jeśli odpowiedź brzmi „jakoś będzie”, projekt wymaga poprawy. Konstrukcja pod panele fotowoltaiczne musi działać także po dniu montażu.
Dlaczego najtańsza oferta bywa najdroższa?
Najtańsza oferta często pomija ryzyka, które wychodzą dopiero na budowie. Może nie uwzględniać pełnej liczby klem, mat ochronnych, zapasu elementów albo specjalnego mocowania do konkretnego pokrycia. Na papierze wygląda dobrze, ale montaż szybko pokazuje braki.
Konstrukcja pod panele fotowoltaiczne powinna być oceniana przez całkowity koszt. Do ceny elementów trzeba doliczyć czas ekipy, ryzyko przestoju, poprawki, serwis i możliwe uszkodzenia dachu. Tania część może być droga, jeśli zatrzyma montaż na jeden dzień.
Nie oznacza to, że trzeba wybierać najdroższy system. Trzeba wybrać taki, który pasuje do warunków i ma sensowną dokumentację. W fotowoltaice dobra cena to nie najniższa liczba w ofercie, tylko najmniejsze ryzyko w całym cyklu życia instalacji.
FAQ
Jaka konstrukcja pod panele fotowoltaiczne jest najlepsza?
Najlepsza jest ta, która pasuje do miejsca montażu, modułu i obciążeń. Inna konstrukcja sprawdzi się na dachu skośnym, inna na płaskim, a inna na gruncie. Nie ma jednego uniwersalnego systemu dla każdej instalacji.
Czy konstrukcja balastowa zawsze chroni dach?
Chroni przed przewiercaniem tylko wtedy, gdy jest dobrze dobrana. Nadal trzeba sprawdzić nośność, rozkład balastu, maty ochronne i odpływ wody. Zbyt duży balast może być większym problemem niż samo mocowanie.
Czy można mieszać elementy różnych systemów?
Można tylko wtedy, gdy producent lub projekt potwierdza kompatybilność. Przypadkowe mieszanie profili, klem i śrub może osłabić połączenia, utrudnić serwis oraz skomplikować gwarancję.
Co sprawdzić przy konstrukcji gruntowej?
Najważniejszy jest rodzaj gruntu, spadek terenu, rozstaw rzędów, sposób posadowienia i dostęp serwisowy. Warto też zaplanować koszenie, trasy kablowe i możliwość późniejszej rozbudowy instalacji.
Czy konstrukcja wpływa na gwarancję paneli?
Tak, może wpływać. Jeśli moduł jest mocowany w niedozwolonym miejscu albo konstrukcja powoduje naprężenia ramy, producent może zakwestionować reklamację. Dlatego system montażowy musi być zgodny z wymaganiami panelu.
