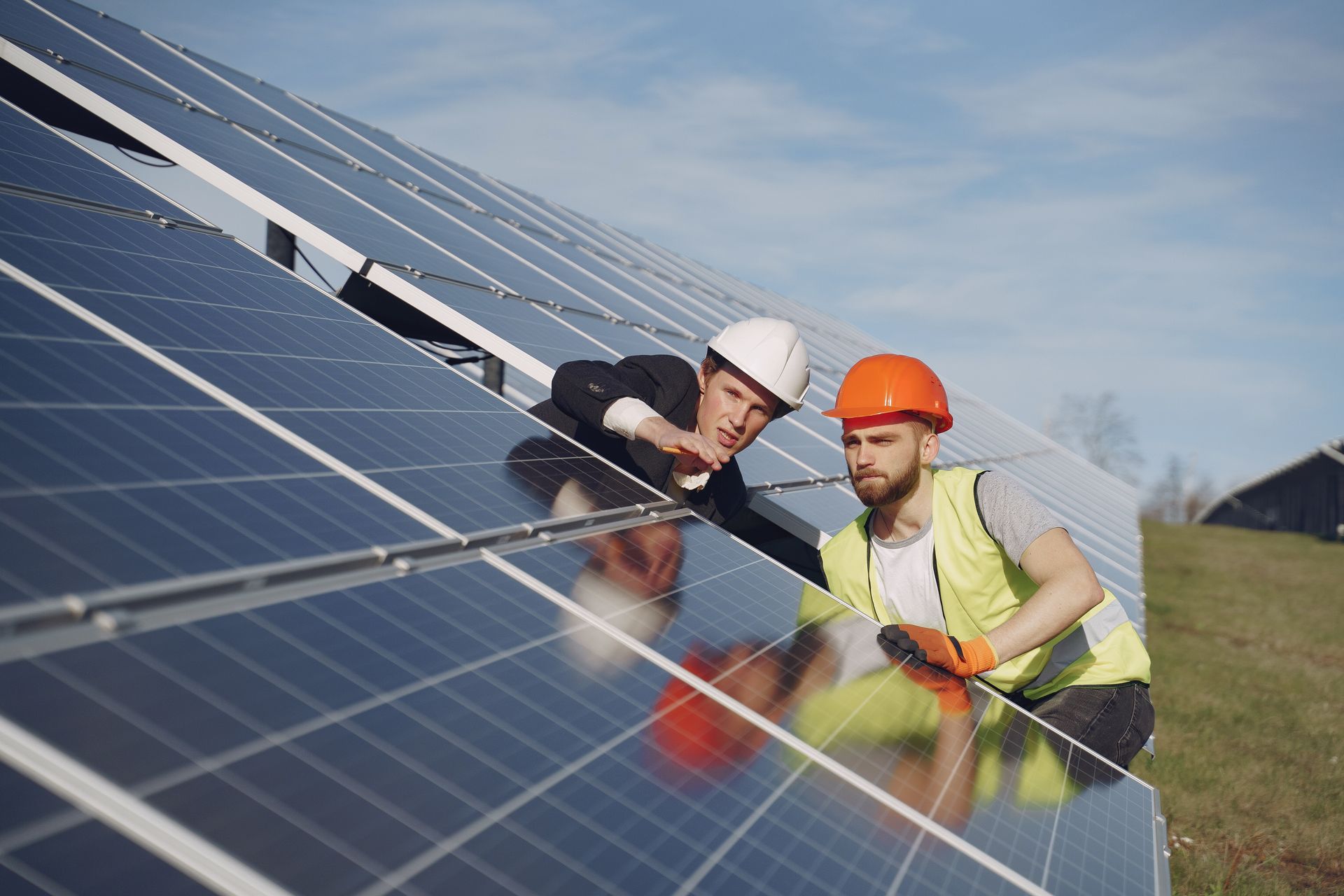

Przegląd instalacji fotowoltaicznej po pierwszym roku pracy pozwala wychwycić drobne nieprawidłowości, zanim zaczną obniżać produkcję albo doprowadzą do kosztownej awarii. Nie chodzi wyłącznie o umycie modułów. Kontrola obejmuje dane z falownika, stan przewodów, mocowania, zabezpieczenia, pokrycie dachu oraz dokumentację instalacji.
Pierwsze dwanaście miesięcy jest dobrym momentem na ocenę, ponieważ instalacja przeszła już przez upały, mróz, silny wiatr, opady i okresy intensywnej produkcji. Jeśli podczas montażu pozostał luźny przewód, niedokręcony element albo źle poprowadzona trasa kablowa, skutki często stają się widoczne właśnie po pełnym cyklu sezonowym.
Właściciel może samodzielnie przeanalizować produkcję, komunikaty aplikacji i wygląd instalacji z bezpiecznego miejsca. Kontrole elektryczne, wejście na dach, otwieranie rozdzielnic oraz rozłączanie złączy należy pozostawić osobie z odpowiednimi kwalifikacjami. Ten podział jest ważny, ponieważ napięcie po stronie DC występuje zawsze, gdy moduły są oświetlone.
Dlaczego pierwszy przegląd instalacji fotowoltaicznej jest tak ważny?
Nowa instalacja nie jest układem całkowicie nieruchomym. Konstrukcja pracuje pod wpływem temperatury i obciążeń atmosferycznych. Przewody mogą zmienić położenie, opaski mogą się poluzować, a roślinność może zacząć zacieniać dolne rzędy modułów. Na dachu dodatkowym czynnikiem jest praca pokrycia i więźby.
Rok daje też wystarczająco dużo danych, aby nie oceniać systemu na podstawie jednego pochmurnego miesiąca. Można porównać wiosnę z latem, sprawdzić regularność działania falownika i zobaczyć, czy krótkie przerwy w produkcji tworzą powtarzalny wzór. Sama suma energii bez kontekstu pogodowego nadal nie wystarcza, ale jest dobrym punktem wyjścia.
Przegląd po roku porządkuje również dokumentację. Warto mieć schemat instalacji, karty katalogowe urządzeń, numery seryjne, protokół odbioru, ustawienia zabezpieczeń i zdjęcia tras kablowych. Gdy pojawi się usterka, komplet tych informacji skraca diagnostykę i ogranicza ryzyko przypadkowej wymiany sprawnych elementów.
Co właściciel może sprawdzić sam, a co powinien zrobić serwisant?
| Zakres | Kontrola właściciela | Kontrola serwisowa |
|---|---|---|
| Produkcja | Porównanie miesięcy, odczyt komunikatów i przerw | Analiza parametrów stringów i pomiary |
| Moduły | Oględziny z ziemi lub stałego, bezpiecznego miejsca | Kontrola szkła, ram, zacisków i mocowań z bliska |
| Przewody | Zgłoszenie widocznych zwisów lub kontaktu z dachem | Ocena izolacji, prowadzenia, złączy i ochrony mechanicznej |
| Zabezpieczenia | Odczyt widocznych kontrolek bez otwierania obudów | Pomiary, testy i kontrola połączeń w rozdzielnicach |
| Konstrukcja | Zauważenie zmiany położenia modułów lub korozji | Ocena szyn, klem, śrub, podpór i punktów mocowania |
Najprostsza zasada brzmi: właściciel obserwuje, porównuje i dokumentuje, a serwisant dotyka elementów instalacji, wykonuje pomiary i otwiera obudowy. Jeżeli dostęp wymaga drabiny, chodzenia po połaci albo zbliżenia się do przewodów DC, kontrola przestaje być zwykłą obserwacją.
1. Porównaj produkcję z pełnego roku, ale nie patrz tylko na jedną liczbę
Zacznij od miesięcznych uzysków zapisanych w aplikacji falownika. Szukaj nagłego spadku względem sąsiednich okresów, nietypowych zer w środku dnia oraz różnic między podobnymi, słonecznymi dniami. Produkcja zależy od pogody, więc wynik należy zestawić z nasłonecznieniem, temperaturą, śniegiem i ewentualnym wyłączeniem sieci.
Warto sprawdzić nie tylko energię dzienną, lecz także kształt wykresu. Regularne załamanie o tej samej porze może wskazywać na cień. Płaski wierzchołek wykresu bywa związany z ograniczeniem mocy falownika, a nagłe przerwy mogą wynikać z przekroczenia napięcia sieci albo restartu urządzenia.
Zapisz trzy rodzaje danych: najlepszy dzień w każdym miesiącu, sumę miesięczną oraz liczbę dni z alarmem lub przerwą. Taki prosty zestaw pozwala odróżnić jednorazowe zdarzenie od problemu, który wraca. Przy kolejnych przeglądach powstanie własna historia pracy instalacji.
2. Przejrzyj historię błędów i ostrzeżeń falownika
Falownik może pracować poprawnie w chwili kontroli, a mimo to mieć zapisaną historię wcześniejszych zdarzeń. Sprawdź kody błędów, daty i godziny. Powtarzające się komunikaty o napięciu sieci, izolacji, temperaturze albo utracie komunikacji wymagają innej diagnostyki, dlatego sam napis „błąd” niewiele mówi.
Nie kasuj historii przed zapisaniem zrzutów ekranu. Dla serwisanta istotne są dokładny kod, model urządzenia, wersja oprogramowania i moment wystąpienia problemu. W kategorii falowniki fotowoltaiczne można porównać podstawowe cechy urządzeń, ale decyzji o wymianie nie powinno się podejmować bez ustalenia źródła alarmu.
Brak danych w aplikacji nie zawsze oznacza brak produkcji. Czasem falownik nadal oddaje energię, a problem dotyczy modułu komunikacyjnego, routera lub konta użytkownika. Porównanie wskazania licznika z aplikacją pomaga ustalić, czy zniknęła produkcja, czy tylko jej zdalny podgląd.
3. Obejrzyj powierzchnię modułów i ich ułożenie
Z bezpiecznego miejsca sprawdź, czy na modułach nie widać pęknięć szkła, silnych przebarwień, odspojenia ramy lub punktowych uszkodzeń po gradzie. Zwróć uwagę na moduł, który leży pod innym kątem niż pozostałe. Nawet niewielka zmiana położenia może sygnalizować problem z mocowaniem.
Nie każda smuga jest uszkodzeniem. Pył, osad z komina, ptasie odchody i zacieki mogą wyglądać niepokojąco na zdjęciu z daleka. Dobrym rozwiązaniem jest wykonanie fotografii z tego samego punktu raz w roku. Porównanie kadrów pokazuje zmiany lepiej niż pamięć.
Jeżeli potrzebna jest wymiana uszkodzonego modułu, nie wystarczy dopasować samej mocy. Znaczenie mają wymiary, parametry elektryczne, typ złączy i zgodność z istniejącym stringiem. Aktualne panele fotowoltaiczne mogą różnić się od modeli montowanych kilka lat wcześniej.
4. Oceń zabrudzenia i zdecyduj, czy mycie jest rzeczywiście potrzebne
Cienka, równomierna warstwa kurzu nie zawsze uzasadnia natychmiastowe mycie. Większe znaczenie mają trwałe, miejscowe zabrudzenia, zwłaszcza przy dolnej krawędzi modułu. Ptasie odchody, liście i osad mogą zasłaniać fragment ogniw oraz zatrzymywać wilgoć.
Najpierw porównaj wygląd modułów z produkcją. Jeśli zabrudzenie jest widoczne, ale uzysk po deszczu wraca do typowego poziomu, problem może być niewielki. Gdy osad pozostaje i pokrywa znaczną część powierzchni, warto zaplanować bezpieczne czyszczenie zgodnie z zaleceniami producenta.
Nie używaj myjki wysokociśnieniowej, agresywnej chemii ani twardych szczotek. Nie polewaj mocno nagrzanych modułów zimną wodą. Na dachu ryzyko upadku często jest większe niż korzyść z samodzielnego mycia, dlatego usługę należy zlecić ekipie wyposażonej do pracy na wysokości.
5. Sprawdź, czy nie pojawiło się nowe zacienienie
Drzewo, które podczas montażu nie zasłaniało instalacji, po roku może mieć dłuższe gałęzie. Nowy komin, antena, dobudówka albo element sąsiedniego budynku również zmieniają warunki. Zacienienie najlepiej obserwować o kilku porach dnia, szczególnie rano i późnym popołudniem.
Na instalacji gruntowej problemem bywają wysokie trawy i samosiejki przy dolnym rzędzie. Roślinność utrudnia też dostęp, ogranicza przewiew i może zasłaniać oznaczenia. Nie należy jednak kosić tak blisko przewodów, aby żyłka, ostrze lub gałąź mogły uszkodzić izolację.
Powtarzalne obniżenie wykresu o konkretnej godzinie jest dobrą wskazówką, ale nie dowodzi jeszcze awarii modułu. Zdjęcie cienia i zrzut wykresu z tą samą datą tworzą materiał, który serwisant może wykorzystać bez zgadywania.

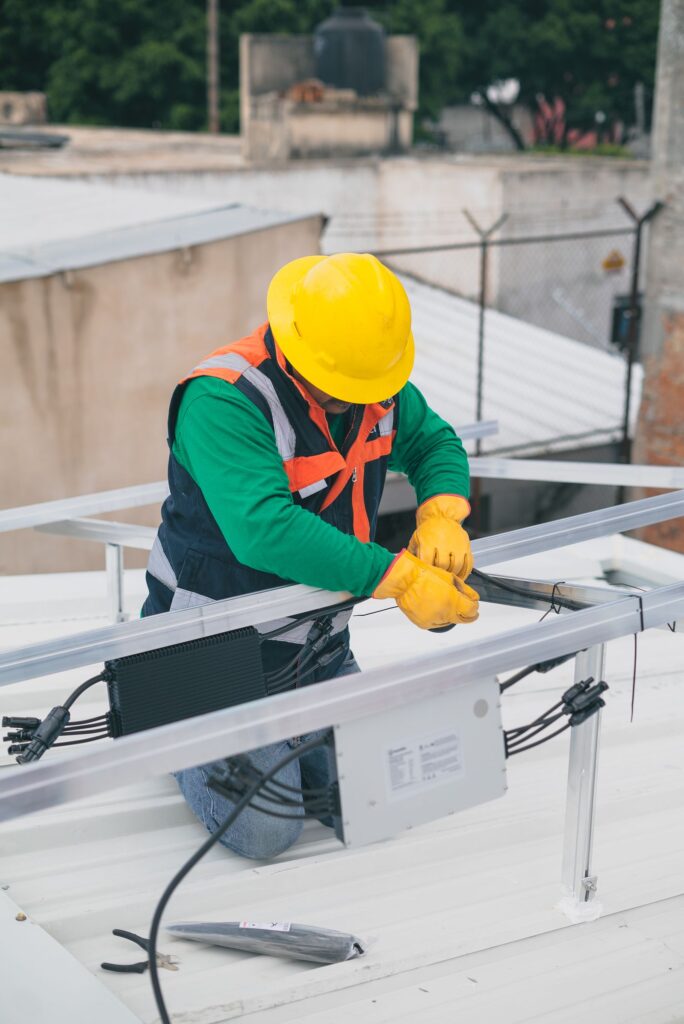

6. Skontroluj mocowania, klemy i szyny
Elementy konstrukcji przenoszą obciążenia od wiatru, śniegu i ciężaru modułów. Serwisant powinien ocenić położenie klem, stan śrub, ciągłość szyn i brak niepokojących odkształceń. Nie chodzi o automatyczne dokręcanie wszystkiego, ponieważ zbyt duży moment może uszkodzić ramę lub gwint.
Właściwe położenie zacisku wynika z dokumentacji modułu i systemu montażowego. Klema przesunięta poza dopuszczalną strefę zmienia sposób podparcia panelu. W kategorii elementy składowe konstrukcji fotowoltaicznych znajdują się różne typy klem, profili i łączników, które muszą tworzyć zgodny system.
Na instalacji gruntowej sprawdza się również pion podpór, osiadanie gruntu, erozję i stan połączeń przy ziemi. Na dachu ważne są haki, wsporniki, punkty penetracji pokrycia oraz odstęp modułów od połaci. Każda lokalizacja wymaga więc innej listy szczegółowej.
7. Oceń prowadzenie przewodów pod modułami
Przewód nie powinien swobodnie zwisać, leżeć na pokryciu ani ocierać się o ostrą krawędź profilu. Pod wpływem wiatru nawet niewielki ruch powtarzany przez tysiące godzin może stopniowo uszkadzać osłonę. Problemem jest też kontakt kabla z wodą zalegającą na dachu płaskim.
Z ziemi czasem widać pętlę przewodu wystającą poza obrys modułów. To wystarczający powód do zgłoszenia, lecz nie do samodzielnego poprawiania. Mocowania kabli powinny być odporne na promieniowanie UV i dobrane tak, aby nie ściskały izolacji.
Serwisant sprawdza również przejścia przez dach, rury osłonowe, dławnice i miejsca wejścia przewodów do budynku. Dobrze poprowadzona trasa ma czytelny przebieg, ochronę mechaniczną oraz zapas przewodu, który nie tworzy luźnej, ciężkiej pętli.
8. Zleć kontrolę złączy i połączeń elektrycznych
Złącza DC pracują w trudnych warunkach: na słońcu, mrozie i wilgoci. Nie powinno się ich rozłączać pod obciążeniem ani sprawdzać przez przypadkowe poruszanie. Fachowa kontrola obejmuje zgodność par złączy, jakość zacisku przewodu, blokadę oraz oznaki przegrzania.
Przebarwienie, stopiona obudowa lub zapach przegrzanego tworzywa wymagają natychmiastowej reakcji. Taki objaw nie jest kosmetyczny. Przyczyną może być niepełne połączenie, nieprawidłowe zaprasowanie albo zestawienie niekompatybilnych elementów.
Połączeń nie ocenia się wyłącznie wzrokiem. W zależności od instalacji serwisant może wykonać pomiary ciągłości, rezystancji izolacji, napięć stringów lub badanie termowizyjne podczas pracy. Zakres powinien wynikać z dokumentacji i stwierdzonych objawów.
9. Sprawdź uziemienie, połączenia wyrównawcze i zabezpieczenia
Metalowa konstrukcja, ramy modułów, przewody ochronne i ograniczniki przepięć tworzą część systemu bezpieczeństwa. Kontrola nie polega na samym sprawdzeniu, czy przewód jest widoczny. Potrzebne są oględziny połączeń oraz pomiary wykonane odpowiednim przyrządem.
W rozdzielnicach należy ocenić aparaturę, oznaczenia, stan obudów i ewentualne ślady przegrzania. Właściciel może zauważyć wybitą dźwignię lub nieprawidłową kontrolkę, ale nie powinien zdejmować osłon. Szczególnie po burzy warto zanotować zmianę wskazania ogranicznika przepięć.
Międzynarodowa Agencja Energetyczna w programie PVPS publikuje materiały dotyczące niezawodności i bezpieczeństwa systemów PV. Zestawienie wyników oględzin z pomiarami jest ważniejsze niż pojedynczy test wykonany bez kontekstu. Materiały techniczne można znaleźć na stronie IEA PVPS.
10. Obejrzyj dach lub posadowienie instalacji gruntowej
Instalacja może być elektrycznie sprawna, a jednocześnie ujawnić problem budowlany. Na dachu szuka się uszkodzonych dachówek, nieszczelnych przejść, odkształceń blachy i śladów wody na poddaszu. Kontrola od wewnątrz po intensywnym deszczu często pokazuje więcej niż oględziny suchej połaci.
Systemy dachowe muszą być dopasowane do pokrycia i sposobu przenoszenia obciążeń. Przegląd konstrukcji fotowoltaicznej na dach powinien uwzględniać zarówno elementy nad pokryciem, jak i punkty połączenia z budynkiem.
Na gruncie kontroluje się wypłukanie ziemi przy podporach, zastoiska wody, przechylenie stołów i drożność przejazdów serwisowych. Jeżeli po opadach tworzy się koryto erozyjne, samo dosypanie ziemi może nie wystarczyć. Trzeba ustalić kierunek spływu i przyczynę wymywania.
11. Uzupełnij dokumentację zdjęciową i protokół
Dobry protokół nie powinien ograniczać się do zdania „instalacja sprawna”. Powinien zawierać datę, warunki kontroli, zakres oględzin, wykonane pomiary, wyniki, zauważone odchylenia i zalecenia. Zdjęcia warto opisać numerem stringu, połacią lub rzędem modułów.
Właściciel może przygotować przed wizytą listę obserwacji: daty alarmów, spadki produkcji, miejsca zacienienia i zdjęcia po burzy. Dzięki temu płatny czas serwisanta jest przeznaczony na diagnostykę, a nie na odtwarzanie historii z pamięci.
Zapisz także numery seryjne wymienionych części i datę wykonania prac. Jeżeli później pojawi się roszczenie gwarancyjne, łatwiej wykazać, co było kontrolowane i kiedy. Dokumentacja zwiększa wartość kolejnych przeglądów, ponieważ pozwala porównywać stan tych samych punktów.
12. Ustal priorytety napraw zamiast wymieniać elementy na zapas
Nie każda uwaga wymaga zatrzymania instalacji. Luźny przewód przy ostrej krawędzi, ślad przegrzania lub uszkodzone szkło mają wyższy priorytet niż równomierny kurz. Protokół powinien rozdzielać zagrożenia bezpieczeństwa, usterki wpływające na produkcję oraz zalecenia porządkowe.
Najpierw usuwa się przyczynę, a dopiero potem skutek. Wymiana złącza bez poprawy prowadzenia przewodu może doprowadzić do powtórzenia problemu. Dokręcenie klemy bez sprawdzenia jej położenia również nie daje pewności, że moduł jest prawidłowo podparty.
Jeżeli część trzeba wymienić, należy zachować zgodność z dokumentacją systemu. Przypadkowy zamiennik może mieć inny materiał, geometrię, zakres zacisku lub sposób montażu. W instalacji PV zgodność mechaniczna i elektryczna jest ważniejsza niż podobny wygląd elementu.
Jak często wykonywać przegląd instalacji fotowoltaicznej?
Częstotliwość wynika z instrukcji producentów, warunków gwarancji, projektu, rodzaju obiektu i warunków środowiskowych. Instalacja przy zakładzie przemysłowym, na fermie albo w strefie silnego zapylenia może wymagać częstszych kontroli niż mały system na spokojnym osiedlu.
Dobrym minimum organizacyjnym jest bieżące obserwowanie monitoringu oraz dokładniejsza ocena po pierwszym pełnym roku. Dodatkową kontrolę warto rozważyć po gradobiciu, wichurze, zalaniu, pracach dekarskich, uderzeniu pioruna w pobliżu lub pojawieniu się nietypowego alarmu.
Nie należy czekać do ustalonego terminu, gdy wystąpi zapach spalenizny, dym, widoczne stopienie złącza, uszkodzenie przewodu albo gwałtowny spadek produkcji jednego stringu. W takim przypadku potrzebna jest szybka ocena fachowa i zabezpieczenie miejsca zgodnie z instrukcją instalacji.
Praktyczna lista przygotowania do wizyty serwisowej
- Pobierz miesięczne dane produkcji i historię alarmów.
- Zapisz model oraz numer seryjny falownika.
- Przygotuj projekt, protokół odbioru i schemat instalacji.
- Zrób zdjęcia widocznych zabrudzeń, cieni i luźnych przewodów.
- Zanotuj daty burz, przerw w pracy i prac prowadzonych przy dachu.
- Zapewnij dostęp do falownika, rozdzielnic i dokumentacji.
- Poproś o protokół z wynikami i priorytetami zaleceń.
Tak przygotowana wizyta jest krótsza i bardziej konkretna. Serwisant od razu widzi historię zdarzeń, a właściciel otrzymuje wynik, który można porównać za rok. Największą wartością przeglądu nie jest samo potwierdzenie sprawności, lecz wykrycie zmian, które wcześniej nie występowały.
Jak czytać raport po przeglądzie?
Raport powinien rozdzielać wynik oględzin od wyniku pomiarów. Informacja „przewody bez widocznych uszkodzeń” nie oznacza tego samego co prawidłowy wynik pomiaru rezystancji izolacji. Oba zapisy są potrzebne, ponieważ opisują inne cechy instalacji i mają inne ograniczenia.
Przy każdym zaleceniu warto wskazać lokalizację, przyczynę i termin realizacji. Zapis „poprawić przewód” jest zbyt ogólny. Lepszy opis określa południową połać, konkretny string, miejsce kontaktu przewodu z profilem oraz proponowany sposób trwałego zamocowania. Dzięki temu druga ekipa może wykonać pracę bez ponownego szukania problemu.
Po zakończeniu napraw raport trzeba uzupełnić, a nie zastąpić nowym, krótkim dokumentem. Zdjęcie przed i po wykonaniu pracy, numer zastosowanej części oraz wynik powtórnego pomiaru zamykają historię zdarzenia. Przy kolejnej kontroli wiadomo wtedy, czy poprawka pozostała skuteczna po następnym sezonie.
Najczęstsze błędy podczas samodzielnej kontroli
Pierwszym błędem jest wejście na dach bez zabezpieczenia, tylko po to, aby zrobić zdjęcie. Drugim jest rozpinanie złączy DC albo otwieranie rozdzielnicy. Trzecim jest dokręcanie śrub „na wyczucie”, bez znajomości momentu i dokumentacji systemu.
Czwarty błąd to ocenianie instalacji wyłącznie po rocznej sumie energii. Dwa różne problemy mogą dać podobny wynik końcowy, a ważne zdarzenia bywają widoczne tylko na wykresie godzinowym lub w historii alarmów. Piąty błąd to brak zdjęć i dat, przez co objaw trudno później odtworzyć.
Szóstym błędem jest automatyczne uznanie zabrudzeń za źródło każdego spadku. Zanim zamówi się mycie, trzeba sprawdzić alarmy, pogodę, zacienienie i działanie sieci. Dobra diagnostyka zaczyna się od danych, a kończy na oględzinach i pomiarach.
FAQ: przegląd instalacji fotowoltaicznej
Czy przegląd instalacji fotowoltaicznej jest obowiązkowy co roku?
Nie ma jednej częstotliwości właściwej dla każdej instalacji. Trzeba uwzględnić instrukcje urządzeń, warunki gwarancji, wymagania dotyczące budynku oraz środowisko pracy. Pierwsza dokładna kontrola po pełnym roku jest praktycznym terminem, bo system przeszedł wszystkie sezony.
Ile trwa przegląd instalacji fotowoltaicznej?
Czas zależy od mocy, liczby stringów, dostępu i zakresu pomiarów. Mała instalacja domowa wymaga mniej czasu niż rozległy system gruntowy. Rzetelny przegląd powinien zakończyć się protokołem, a nie tylko szybkim spojrzeniem na falownik.
Czy brak błędów w aplikacji oznacza, że instalacja jest sprawna?
Nie zawsze. Monitoring nie pokaże każdego luźnego przewodu, przesuniętej klemy, pękniętej dachówki lub postępującej korozji. Aplikacja jest ważnym źródłem danych, ale nie zastępuje oględzin i pomiarów.
Czy moduły trzeba myć podczas każdego przeglądu?
Nie. Decyzja zależy od rodzaju i skali zabrudzenia, kąta nachylenia, lokalizacji oraz wpływu na produkcję. Mycie wykonywane bez potrzeby zwiększa koszty i ryzyko pracy na wysokości.
Kiedy po burzy należy zamówić dodatkową kontrolę?
Gdy pojawił się alarm, zmiana wskazania ogranicznika przepięć, widoczne uszkodzenie, przerwa w produkcji albo gwałtowna różnica między stringami. Po silnym gradzie lub wichurze warto również udokumentować wygląd modułów i konstrukcji z bezpiecznego miejsca.
Podsumowanie
Przegląd instalacji fotowoltaicznej po roku powinien połączyć analizę produkcji, historię alarmów, oględziny modułów, kontrolę konstrukcji, przewodów, złączy, zabezpieczeń oraz stanu dachu lub gruntu. Każdy z tych obszarów pokazuje inny rodzaj ryzyka.
Właściciel może przygotować dane, zdjęcia i listę obserwacji. Serwisant powinien wykonać czynności wymagające dostępu do elementów elektrycznych, pracy na wysokości i użycia przyrządów pomiarowych. Taki podział ogranicza ryzyko i ułatwia otrzymanie konkretnego protokołu.
Najlepszy przegląd nie kończy się zdaniem „wszystko działa”. Kończy się listą sprawdzonych punktów, wynikami, dokumentacją zdjęciową i priorytetami. Dzięki temu drobna zmiana po pierwszym roku nie zamienia się po kilku sezonach w spadek produkcji, uszkodzenie dachu albo awarię wymagającą kosztownej naprawy.
