Konstrukcja gruntowa dwupodporowa 2V

Konstrukcja gruntowa dwupodporowa 2V – opis i zastosowanie w instalacjach PV

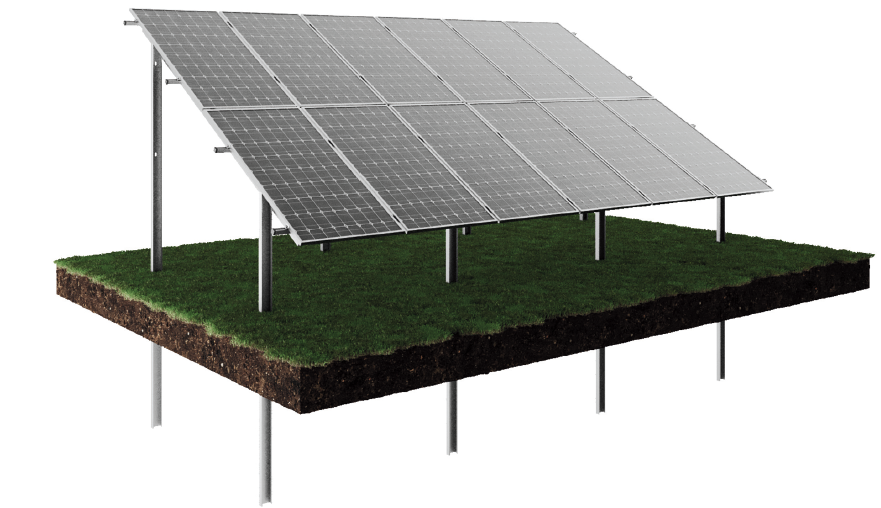

Konstrukcja gruntowa dwupodporowa 2V to system mocowań przeznaczony do montażu modułów fotowoltaicznych w układzie pionowym. Stanowi solidną konstrukcję montażową PV, wykonaną ze stalowych kształtowników zabezpieczonych antykorozyjną powłoką Magnelis. Produkt jest dedykowany dla instalatorów oraz hurtowni fotowoltaicznych realizujących instalacje naziemne.

System ten umożliwia stabilne i trwałe osadzenie paneli fotowoltaicznych na gruntach, zapewniając odpowiedni kąt nachylenia konstrukcji, co wpływa na efektywność pracy elektrowni słonecznej.

Parametry techniczne konstrukcji gruntowej dwupodporowej 2V

Zastosowanie konstrukcji gruntowej dwupodporowej 2V w instalacjach PV

• Idealna do montażu paneli fotowoltaicznych na gruntach stabilnych i przygotowanych pod instalację.
• Przeznaczona do modułów fotowoltaicznych montowanych pionowo, np. z ramą aluminiową o dowolnej szerokości.
• Umożliwia ustawienie paneli pod kątem 30°, co sprzyja optymalnej ekspozycji na promieniowanie słoneczne.
• System wbijany zapewnia szybki montaż bez konieczności użycia fundamentów betonowych.
• Sprawdza się w instalacjach naziemnych o różnej długości paneli, do 1950 mm i większych.

Jak dobrać i z czym łączyć konstrukcję gruntową dwupodporową 2V?

Konstrukcja gruntowa dwupodporowa 2V łączy się z modułami PV za pomocą standardowych systemów mocowań i profili aluminiowych. Zaleca się stosowanie profilu aluminiowego 40×40 L=2200mm na śrubę młoteczkową do montażu szyn nośnych. Do mocowania konstrukcji wykorzystaj odpowiednie śruby imbusowe M8x25 nierdzewne A2 oraz nakrętki kołnierzowe M8.

Moment dokręcania i liczbę elementów należy dostosować zgodnie z instrukcją producenta oraz projektem instalacji. Przy montażu konstrukcji gruntowej warto używać standardowych narzędzi instalatorskich.

Powiązane produkty do Konstrukcji gruntowej dwupodporowej 2V — kompletuj instalację PV

• Profil 40×40 L=2200mm na śrubę młoteczkową — podstawowy profil aluminiowy do szyn nośnych konstrukcji
• Śruba imbusowa M8x25 nierdzewna A2 — element złączny do montażu konstrukcji i profili

Najczęściej zadawane pytania o konstrukcję gruntową dwupodporową 2V

Czy konstrukcja dwupodporowa 2V nadaje się do modułów o niestandardowych wymiarach?

Konstrukcja pozwala na montaż modułów o dowolnej szerokości oraz długości do 1950 mm i większych, co daje dużą elastyczność w doborze paneli do instalacji fotowoltaicznej.

Jakie warunki gruntowe są wymagane do montażu konstrukcji wbijanej?

System jest przeznaczony do gruntów stabilnych i dobrze przygotowanych. Należy upewnić się, że podłoże umożliwia wbijanie konstrukcji i zapewnia jej stabilność w czasie eksploatacji.

Jakie elementy montażowe są rekomendowane do współpracy z konstrukcją dwupodporową 2V?

Zaleca się stosowanie profili aluminiowych, takich jak profil 40×40 L=2200mm na śrubę młoteczkową, oraz śrub i nakrętek nierdzewnych dostępnych w naszej ofercie, co zapewni trwałe i bezpieczne połączenia.
