Konstrukcja na blasze trapezowej na mostkach pion — system mocowań dachowych PV

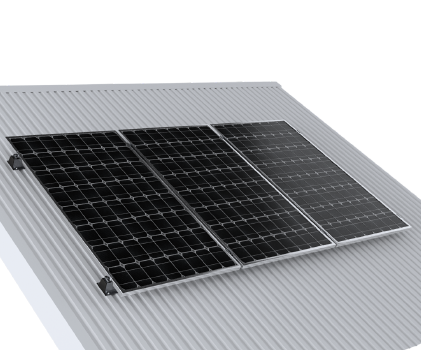

Konstrukcja na blasze trapezowej na mostkach pion to element podkonstrukcji montażowej przeznaczony do instalacji fotowoltaicznych na dachach skośnych pokrytych blachą trapezową. Produkt dedykowany jest dla instalatorów i hurtowni fotowoltaicznych, którzy realizują profesjonalne systemy mocowań dachowych.

System mocowań wykorzystuje mostki trapezowe o różnych wysokościach, pozwalając na montaż modułów PV zarówno w pionie, jak i poziomie. Konstrukcja ta umożliwia stabilne i trwałe osadzenie paneli fotowoltaicznych na konstrukcji dachowej.

Parametry techniczne konstrukcji na blasze trapezowej na mostkach pion

Zastosowanie konstrukcji na blasze trapezowej na mostkach pion w instalacjach PV

Konstrukcja ta jest stosowana przede wszystkim na dachach skośnych pokrytych blachą trapezową, gdzie wymagane jest solidne oparcie paneli na mostkach trapezowych. Przed montażem warto zwrócić uwagę na:

• dobór wysokości mostków trapezowych dostosowany do geometrii dachu i grubości paneli,
• możliwość montażu paneli w układzie pionowym lub poziomym w zależności od projektu,
• konieczność inwazyjnego montażu, wymagającego naruszenia połaci dachowej, co wymaga odpowiednich zabezpieczeń przeciwwilgociowych,
• zgodność z modułami fotowoltaicznymi o standardowych wymiarach — zalecane zweryfikowanie wymiarów paneli przed zamówieniem.

Jak dobrać i z czym łączyć konstrukcję na blasze trapezowej na mostkach pion

Konstrukcję łączy się z mostkami trapezowymi o odpowiedniej wysokości: 40mm, 70mm lub 100mm. Montaż wymaga użycia elementów złącznych takich jak śruby i nakrętki nierdzewne oraz profili aluminiowych do podkonstrukcji. Zaleca się stosowanie profilu aluminiowego 40×40 L=2200mm na śrubę młoteczkową oraz śruby młoteczkowej M10x30 nierdzewnej A2 do montażu.

Moment dokręcania i liczba elementów powinna być dobrana zgodnie z instrukcją producenta i projektem instalacji. Przed montażem należy przygotować odpowiednie narzędzia do pracy z elementami inwazyjnymi i konstrukcyjnymi.

Powiązane produkty do Konstrukcji na blasze trapezowej na mostkach pion — kompletuj instalację PV

• Mostek trapezowy H-40mm L-330mm PV niski — kompatybilny element nośny do montażu konstrukcji na blachę trapezową.
• Profil 40×40 L=2200mm na śrubę młoteczkową — profil aluminiowy do podkonstrukcji systemu mocowań dachowych.

Najczęściej zadawane pytania o konstrukcję na blasze trapezowej na mostkach pion

Czy konstrukcja na blasze trapezowej na mostkach pion nadaje się do montażu paneli w pionie?

Tak, konstrukcja umożliwia montaż modułów fotowoltaicznych zarówno w pionie, jak i w poziomie, co pozwala na elastyczne dopasowanie do układu dachu i projektu instalacji.

Jakie mostki trapezowe są kompatybilne z tą konstrukcją?

Produkt współpracuje z mostkami trapezowymi o wysokościach 40 mm, 70 mm oraz 100 mm. Dobór odpowiedniej wysokości zależy od specyfiki dachu i wymagań montażowych.

Czy konstrukcja inwazyjna na blasze trapezowej wymaga specjalnych zabezpieczeń?

Tak, ponieważ system jest inwazyjny i ingeruje w połać dachową, konieczne jest zastosowanie odpowiednich zabezpieczeń przeciwwilgociowych oraz profesjonalny montaż zgodnie z zaleceniami producenta.
