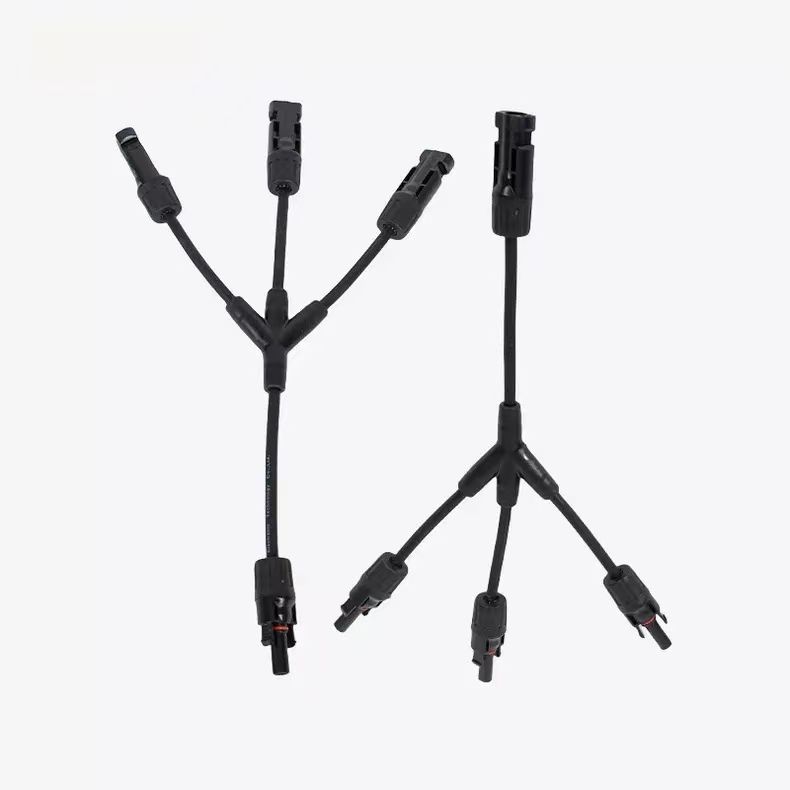

Trójnik solarny z kablem MC4 Y
Złącza fotowoltaiczne typu MC4 (+ i -) umożliwiające profesjonalne łączenie paneli. Dzięki trójnikowi połączenie jest szybkie i bezpieczne, a wysoka odporność mechaniczna zapewnia niezwykle długą żywotność produktu.
Zapytaj o cenę
Podaj telefon lub e-mail. Odpowiemy z aktualną ofertą i dostępnością tego produktu.
Parametry techniczne
- Waga
- 0.02 kg
- Stan magazynowy
- 1000
- Dostępność
- Dostępny
Opis produktu
Trójnik solarny z kablem MC4 Y – złącza fotowoltaiczne do instalacji PV
Trójnik solarny z kablem MC4 Y to element osprzętu DC służący do równoległego łączenia paneli fotowoltaicznych w stringu. Produkt umożliwia szybkie i bezpieczne połączenia na stronie DC instalacji fotowoltaicznej, dedykowany jest dla instalatorów i hurtowni fotowoltaicznych.
Jest to złącze typu MC4, zapewniające stabilność i trwałość połączenia w systemach PV, a także odporność na warunki zewnętrzne dzięki stopniowi ochrony IP67.
Parametry techniczne trójnika solarnego z kablem MC4 Y
| Parametr | Wartość |
|---|---|
| Symbol produktu | MC4-Y4 |
| Prąd znamionowy | 32A |
| Napięcie znamionowe | 1000 VDC |
| Napięcie testowe | 6000 V (50 Hz 1 minuta) |
| Rodzaj | trójnik na kablu, typ Y |
| Materiał izolacji | PPO (polipropylen) |
| Stopień ochrony | IP67 (EN60529) |
| Połączenie z kablem | zatrzaskowe (stabilność połączenia) |
| Zakres kompatybilnych przewodów | 2,5 / 4 / 6 mm² |
| Zastosowanie | wewnętrzne i zewnętrzne |
| Temperatura pracy | -40°C do +90°C |

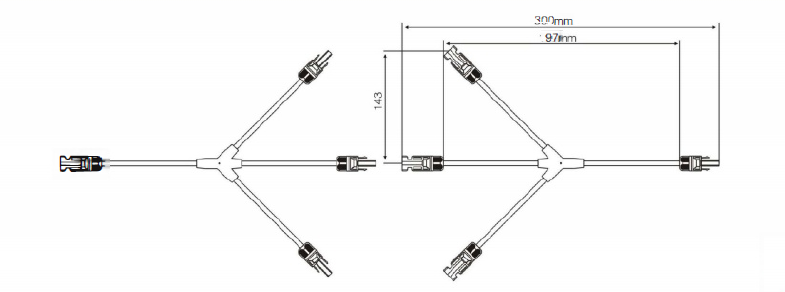

| Długość | 360 mm |
| Norma | EN55032 |
Zastosowanie trójnika solarnego z kablem MC4 Y w instalacjach fotowoltaicznych
- Łączenie paneli PV w stringach po stronie DC w konfiguracji równoległej
- Instalacje na dachach i konstrukcjach gruntowych, gdzie potrzebne jest rozgałęzienie przewodów
- Kompatybilny z kablami solarnymi o przekrojach 2,5, 4 i 6 mm²
- Możliwość stosowania zarówno na zewnątrz, jak i wewnątrz instalacji dzięki klasie szczelności IP67
Jak dobrać i z czym łączyć trójnik solarny z kablem MC4 Y?
Trójnik solarny z kablem MC4 Y łączy się bezpośrednio z kablami solarnymi oraz innymi złączami MC4, tworząc rozgałęzienia w stringach PV. Zaleca się stosować go z kablem solarnym 6mm² HELUKABEL lub innymi przewodami o dopuszczalnym przekroju. Połączenia wykonuje się za pomocą zatrzaskowych konektorów MC4, zapewniających stabilność i szczelność.
Moment dokręcania i ilość elementów należy dobierać zgodnie z projektem instalacji i instrukcją producenta. Warto także rozważyć zastosowanie złączek MC4 komplet męskie+żeńskie do dalszych połączeń.
Powiązane produkty do Trójnika solarnego z kablem MC4 Y — kompletuj instalację PV
- Kabel przewód solarny 6mm² czarny HELUKABEL — kompatybilny kabel do połączeń równoległych w stringach PV
- Złącza MC4 konektor komplet męskie+żeńskie 1000V — podstawowy osprzęt do łączenia przewodów DC
Najczęściej zadawane pytania o trójnik solarny z kablem MC4 Y
Czy trójnik solarny z kablem MC4 Y pasuje do kabli o przekroju 4 mm²?
Tak, trójnik jest kompatybilny z przewodami o przekroju 2,5, 4 oraz 6 mm², co umożliwia elastyczne zastosowanie w różnych instalacjach PV.
Jakie zabezpieczenia należy stosować razem z trójnikiem solarnym MC4?
Trójnik służy wyłącznie do połączeń równoległych na stronie DC. Zabezpieczenia takie jak bezpieczniki, rozłączniki czy zabezpieczenia przepięciowe powinny być dobrane zgodnie z projektem instalacji i obowiązującymi normami.
Czy trójnik solarny MC4 Y jest odporny na warunki atmosferyczne?
Tak, produkt posiada stopień ochrony IP67, co gwarantuje odporność na kurz i wodę, umożliwiając bezpieczne stosowanie na zewnątrz instalacji fotowoltaicznych.
