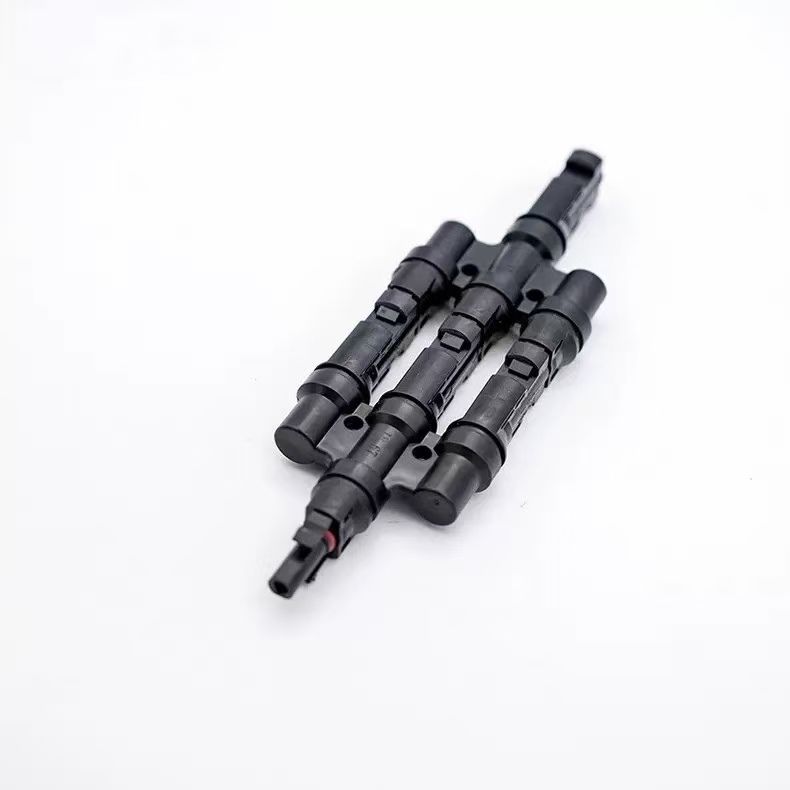

Złącze rozgałęzione MC4 XG-PV-T4
Złącza odgałęzione 1 do 3 (T3) są przeznaczone do wykonywania równoległych połączeń w instalacjach fotowoltaicznych prądu stałego (DC). Umożliwiają połączenie jednego przewodu z trzema przewodami wyjściowymi, zapewniając szybki, bezpieczny i trwały montaż bez konieczności stosowania dodatkowych puszek rozgałęźnych.
Zapytaj o cenę
Podaj telefon lub e-mail. Odpowiemy z aktualną ofertą i dostępnością tego produktu.
Parametry techniczne
- Waga
- 0.02 kg
- Stan magazynowy
- 5000
- Dostępność
- Dostępny
Opis produktu
Złącze rozgałęzione MC4 XG-PV-T4 – połączenia równoległe w instalacjach fotowoltaicznych DC
Złącze rozgałęzione MC4 XG-PV-T4 służy do wykonywania równoległych połączeń w systemach fotowoltaicznych prądu stałego (DC). Umożliwia rozgałęzienie jednego przewodu na trzy wyjścia, co ułatwia łączenie modułów lub stringów PV bez konieczności stosowania dodatkowych puszek rozgałęźnych.
Produkt jest dedykowany dla instalatorów i hurtowni fotowoltaicznych, którzy potrzebują niezawodnego i szybkiego osprzętu do montażu instalacji fotowoltaicznych.

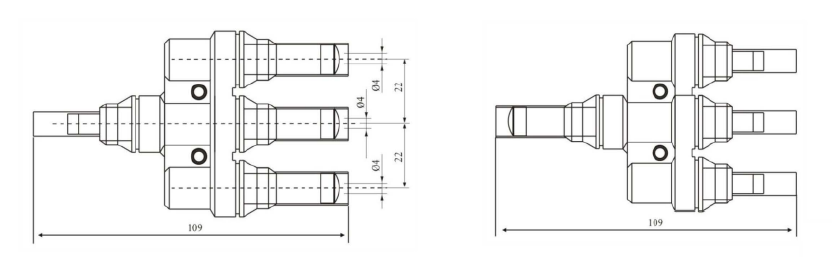

Parametry techniczne złącza rozgałęzionego MC4 XG-PV-T4
| Parametr | Wartość |
|---|---|
| Typ złącza | odgałęźne 1→3 (wariant T4) |
| Zastosowanie | instalacje fotowoltaiczne DC |
| Kompatybilność | złącza typu MC4 |
| Napięcie znamionowe | do 1000 V DC |
| Prąd znamionowy | do 30 A |
| Przekrój przewodów | 4–6 mm² |
| Materiał styków | miedź cynowana |
| Materiał obudowy | PPO – odporne na UV, temperaturę i starzenie |
| Stopień ochrony | IP67 |
| Zakres temperatur pracy | -40°C do +85°C |
| Klasa palności | UL94-V0 |
Zastosowanie złącza rozgałęzionego MC4 XG-PV-T4 w instalacjach fotowoltaicznych
Złącze rozgałęzione MC4 XG-PV-T4 jest wykorzystywane do łączenia równoległego czterech przewodów w instalacjach fotowoltaicznych DC. Sprawdzi się w systemach, gdzie wymagane jest rozgałęzienie jednego stringu na kilka gałęzi.
- możliwość łączenia kilku modułów lub stringów PV równolegle,
- stosowane na zewnątrz, odporne na warunki atmosferyczne i promieniowanie UV,
- idealne do instalacji mikro- i średniej wielkości, gdzie potrzebne są rozgałęzienia bez puszek,
- kompatybilne ze standardowymi kablami fotowoltaicznymi 4–6 mm².
Jak dobrać i z czym łączyć złącze rozgałęzione MC4 XG-PV-T4?
Do złącza rozgałęzionego MC4 XG-PV-T4 należy stosować przewody solarnie o przekroju 4–6 mm² oraz kompatybilne złącza MC4, które zapewnią trwałe i szczelne połączenia na stronie DC instalacji fotowoltaicznej. W systemie warto łączyć je z kablem solarnym 6mm² Helukabel oraz z złączkami MC4 komplet.
Moment dokręcania i ilość elementów należy dobierać zgodnie z projektem instalacji i instrukcją producenta złącz MC4.
Powiązane produkty do Złącza rozgałęzionego MC4 XG-PV-T4 — kompletuj instalację PV
- Kabel przewód solarny 6mm² czarny HELUKABEL — przewód kompatybilny do połączeń DC z złączem rozgałęzionym
- Złącza MC4 konektor komplet męskie+żeńskie 1000V — podstawowe złącza MC4 do połączeń kabli fotowoltaicznych
Najczęściej zadawane pytania o złącze rozgałęzione MC4 XG-PV-T4
Czy złącze MC4 XG-PV-T4 pasuje do przewodów o przekroju 4 mm² i 6 mm²?
Tak, złącze rozgałęzione MC4 XG-PV-T4 jest kompatybilne z przewodami fotowoltaicznymi o przekroju od 4 do 6 mm², co jest standardem w instalacjach PV DC.
Jakie warunki środowiskowe wytrzymuje złącze rozgałęzione MC4 XG-PV-T4?
Produkt posiada stopień ochrony IP67, jest odporny na promieniowanie UV, wilgoć oraz pył, dlatego sprawdza się w outdoorowych instalacjach fotowoltaicznych.
Do jakich systemów fotowoltaicznych pasuje złącze rozgałęzione MC4 XG-PV-T4?
Złącze jest dedykowane do instalacji DC z kablami i modułami wyposażonymi w standardowe złącza MC4, umożliwiając rozgałęzienie stringów w systemach solarnych.
